影響SMT貼片焊接質量的因素和改進措施

發布日期:2021-08-18

隨著經濟和科學技術的發展,人們對具有多功能,微型化,高密度,高性能和高質量的電子產品提出了越來越高的要求。作為新一代的電子組裝技術,表面組裝技術被廣泛應用于電子產品組裝的各個領域,可以有效地實現電子產品“輕、薄、短、小、多功能”。SMT技術涉及諸如消費者通信、計算機、醫療電子產品、汽車、電子產品或軍事航空和航天領域。因此,對于SMT行業而言,減少SMT焊接缺陷對提升電子產品的質量至關重要,高焊接質量是電子產品的生命保障。

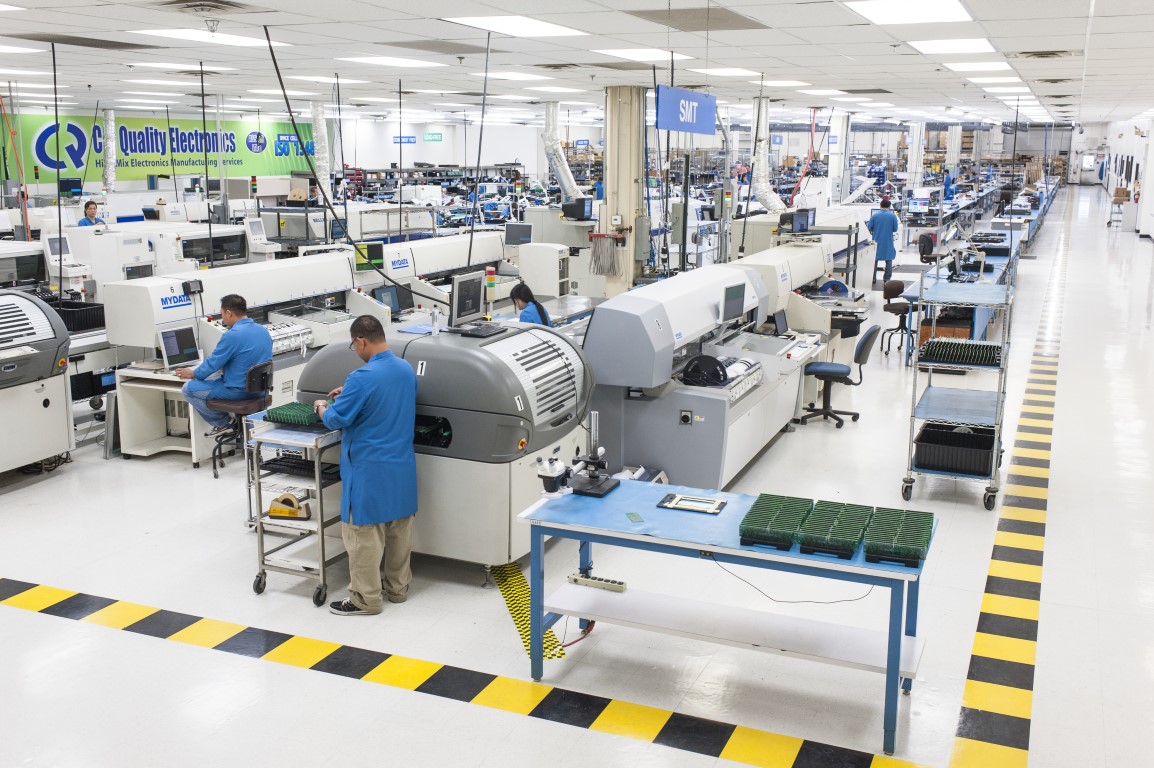

SMT貼片加工廠實景圖片

然而,在實際制造中,通常會發生焊接缺陷,特別是在回流焊階段。實際上,此階段出現的焊接問題并非完全由回流技術引起,因?yàn)镾MT焊接質量與BOM表的準備、錫膏印刷、PCB焊盤的可制造性、鋼網設計、組件和PCB焊盤的可焊性、制造設備狀態、焊料質量等等密切相關。


一、SMT貼片介紹


什么是SMT?


表面安裝技術(Surface Mounting Technology)簡稱SMT。即在印制電路板表面直接貼裝無引線或短引線的表面安裝元件SMC和表面安裝器件SMD。其主要流程主要有安裝、點膠、貼裝元器件、固化、焊接、清洗、檢測和返修等。運用SMT技術可以有效實現電子設備微型化,具有性能可靠、成本低、自動化程度高、生產效率高等特點。良好SMT焊接其外觀應具有良好的潤濕性,元件高度適中,焊料用量適當,焊料完全覆蓋焊盤和引線的焊接部位,焊接表面完整且平滑光亮。


SMT貼片工序較多,如下是SMT貼片加工的簡單流程。

SMT貼片加工流程

此過程的每個環節都可能出現問題,從而影響SMT的焊接質量,比如常會出現潤濕不良、橋接、焊錫球、豎碑等缺陷。究其原因,主要有以下幾個方面:


(1) PCB焊盤設計工藝不完善。這是導致SMT焊接缺陷的主要根源。常導致橋接、吊橋、旋轉、元件漂浮移位、立碑現象的產生。

(2) 印刷工藝不當,常致使線路板印刷時出現拉尖、邊緣不齊、凹形、錯位、等現象。

(3) 貼裝工藝設置不當。作為保證焊接質量的關鍵程序,常出現貼裝元器件張冠李戴,貼裝位置錯誤,貼裝壓力失當?shù)葐?wèn)題。

(4) 焊接操作錯誤,預熱區溫控失當,峰值溫控不合理,冷卻速度欠妥。


如何減少SMT焊接缺陷,提高焊接質量成為SMT生產中的關鍵因素。在本文中,將討論和分析可能影響SMT焊接質量的元素,以避免在實際制造中出現類似問題。

SMT貼片加工

二、BOM表-物料準備


物料作為SMT貼裝的重要組成元素之一,其質量和性能直接影響回流焊接質量。具體來說,必須考慮以下方面:


a.組件包裝必須滿足安裝規程的自動安裝要求。


b.零件圖形必須滿足自動SMT的要求,因?yàn)樗仨毦哂懈叱叽缇鹊臉?biāo)準形狀。


c.組件的可焊端和PCB焊盤的焊接質量應滿足回流焊的要求,并且組件和焊盤的可焊端不得被污染或氧化。如果組件和PCB焊盤的可焊接端遭受氧化,污染或潮濕,則可能會發生一些焊接缺陷,例如潤濕不良,偽焊接,焊珠或空腔。對于濕度傳感器和PCB管理尤其如此。濕度傳感器必須在真空包裝后存儲在干燥箱中,并且有必要在下一次制造之前進行烘烤。

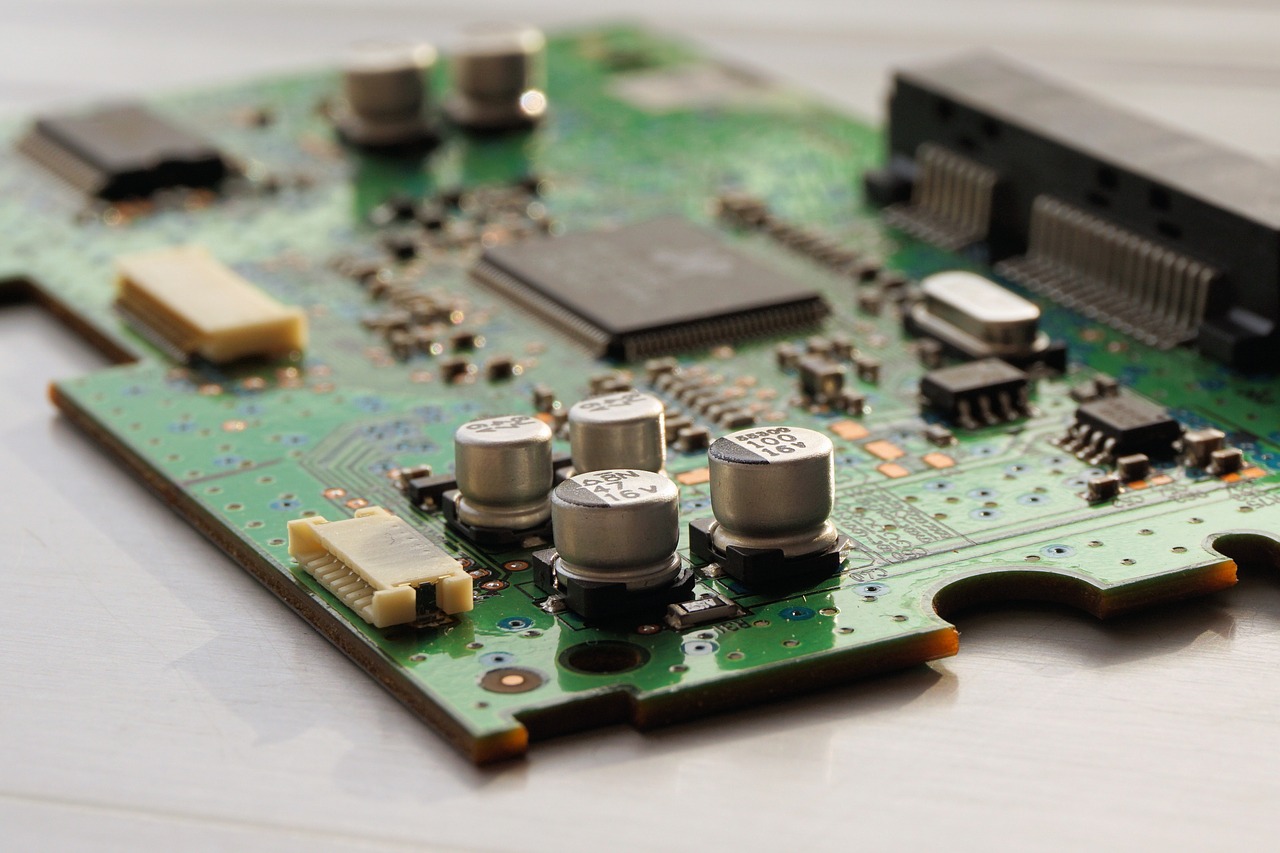

電路板

三、PCB焊盤的可制造性設計-PCB焊盤的設計工藝


PCB焊盤設計是PCB線路設計的重中之重。它直接確定元器件在基板上的焊接位置,合理的線路設計能提高焊點的可靠性、減少的焊接缺陷、提升焊盤的可清洗性,降低檢修量。正確的焊盤設計可以通過熔融焊錫表面張力的作用將存在少量貼放偏差的元件拉回近似目標位置,還可以提高端口與印制板焊盤的可焊性。所以焊盤設計設計時應盡量考慮兩端焊盤對稱,保證焊錫表面張力平衡,合理控制焊盤寬度,保持恰當?shù)暮副P(pán)間距,留足端頭或引腳與焊盤問的搭接尺寸,以便形成彎月面。


SMT的水平取決于PCB設計質量,并且是影響表面安裝質量的第一要素?;趤?lái)自HP的統計,70%至80%的制造缺陷從派生PCB設計問題在基板材料的選擇,換算元件布局,焊盤和導熱焊盤設計,焊料掩模設計,組件的封裝類型,組件的方法,透射邊界,通過定位,光學定位點,EMC(電磁兼容性)等。


對于具有正確焊盤設計的PCB,即使在表面安裝過程中發生了少許歪斜,也可以在熔融錫的表面張力的作用下對其進行校正,這稱為自動定位或自校正效應。但是,如果PCB焊盤的設計不正確,即使安裝位置非常準確,焊接缺陷仍然會遇到,例如元件位置偏移和立碑。因此,在SMT焊盤設計方面必須仔細考慮以下方面。


1)焊盤的對稱性。對稱使用焊盤的同一個元件嚴格保持對稱性,以形成理想焊點。為了避免回流焊后的位置偏移和立碑問題,對于0805及以下的芯片組件,兩端的焊盤在焊盤尺寸以及吸熱和散熱能力方面應保持對稱,以保持熔化表面張力的平衡。錫焊如果一端在大銅箔上,建議使用單線連接來連接大銅箔上的焊盤。


2)焊盤之間的空間。為了確保組件末端或引腳與焊盤之間的搭接尺寸合適,當焊盤之間的空間太大或太小時,往往會導致焊接缺陷。


3)阻焊膜的開口尺寸寬度和長度分別應比焊盤尺寸大0.05mm.0.25mm,防止阻焊劑污染,避免連印和連焊。


4)阻焊膜的厚度應小于焊盤的厚度限制印制導線連通焊盤處的寬度不大于0.4mm或少于焊盤寬度的一半,與大面積導電區相連的焊盤應進行熱隔離,盡量保證印制導線從焊盤的長邊的中心處進行連接。


5)焊盤的剩余尺寸必須確保組件末端或引腳與焊盤之間搭接后的彎月形焊接點。


6)焊盤的寬度應與組件末端或引腳的寬度基本兼容。


7)請勿在焊盤上放置通孔。否則,在回流焊接過程中,熔化的錫可能會沿著通孔流走,從而導致偽焊接和錫不足。它可能會流到電路板的另一側,從而引起短路。


8)導通孔布局應盡量在焊盤以外,無法避免時須用阻焊劑對流失通道進行阻斷處理,在SMC/SMD下部盡量不設導通孔,以防焊料流失。


9)對多引腳元器件,引腳焊盤之間的短接處不允許直通。


10)焊盤內不能出現字符和圖形標記,不可避免時需留足間距(>0.5mm)。


11)插引腳通孔略大于引腳線徑0.05mm.0.3mm。


四、錫膏印刷


錫膏印刷技術的主要目的是解決與錫膏印刷量(錫膏的填充量和轉移量)不兼容的問題。根據專業統計,在正確設計PCB的情況下,有60%的返工PCB是由于不良的錫膏印刷而導致的。在焊膏印刷中,必須記住三個重要的“S”:焊膏,鋼網和刮板。如果選擇正確,則可獲得出色的印刷效果。


1、焊錫膏的質量


作為回流焊接的必要材料,焊膏是一種由合金粉末和焊劑(松香,稀釋劑,穩定劑等)均勻混合而成的焊膏,其中合金粉末是構成焊點的關鍵元素。助焊劑是消除表面氧化,提高潤濕性和確保焊膏質量的關鍵材料。就質量而言,一般而言,80%至90%的焊膏屬于金屬合金,而占其體積的50%。焊膏質量保障主要來自兩個方面:存儲和應用。焊膏通常存儲在0到10℃之間,或者根據制造商的要求進行存儲。對于其應用,SMT車間的溫度必須為25℃±3℃,濕度必須為50%±10%。而且,它的恢復時間必須為4小時以上,并且在使用前必須進行充分?jǐn)嚢?,以使其粘度具有出色的適印性和脫模變形性。涂完錫膏后必須正確放置錫膏蓋,涂有錫膏的電路板必須在兩個小時內進行回流焊接。


2、鋼網設計


鋼網的關鍵功能在于在PCB焊盤上均勻地涂上焊膏。鋼網是印刷技術中必不可少的,其質量直接影響錫膏印刷的質量。到目前為止,共有三種制造鋼網的方法:化學腐蝕,激光切割和電鍍。在以下方面得到充分考慮和適當處理之前,將無法確保模具設計。

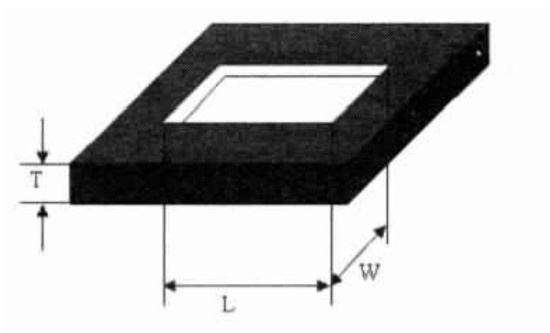

SMT鋼網厚度與開口尺寸示意圖

1)鋼板的厚度。為了保證焊膏的數量和焊接質量,鋼網的表面必須光滑且平整,鋼板厚度的選擇應由引腳之間間距最小的組件決定。鋼板的厚度與最小間距,部件的值之間的關系可總結在下表1中。


2)光圈設計。開口為梯形截面孔,開口為喇叭形。他們的墻壁光滑沒有毛刺。寬厚比=孔的寬度/鋼網的厚度(對于小間距QFP,IC);面積比=孔的基本面積/孔的壁面積(對于0201,BGA,CSP零件)。

3)防焊球加工。在0603或以上CHIP組件的鋼網孔上實施的防焊球處理可有效避免回流后產生焊球。對于焊盤太大的組件,建議使用網格劃分以阻止過多的錫生成。

4)MARK標記。鋼網B側至少應產生3個MARK點,并且鋼網應與PCB上的MARK兼容。為了增加印刷精度,應該有一對最長對角線距離的MARK點。

5)印刷方向。印刷方向也是一個關鍵的控制點。在確定印刷方向的過程中,彼此之間具有微小間距的組件不應太靠近導軌。否則,錫過多可能會導致橋接。


3、刮板機與刮刀


刮板基于其不同的硬度材料和形狀,在某種程度上會影響印刷質量。通常,使用帶有鍍鎳的鋼刮板,通常使用60°的刮板。如果有通孔組件,建議使用45°刮刀,以增加通孔組件上的錫含量。


4、印刷工藝


據資料統計,如果PCB焊盤設計正確,元器件和印刷版質量有保證的前提下,SMT焊接問題70%源自于印刷工藝,包括拉尖、邊緣不齊、凹形、錯位、連印、少印的質量缺陷。要提高印刷質量,還得從模板、焊膏、印刷3個要素做好工藝控制。


(1)模板工藝。模板的功用是保證將焊膏印刷到印制線路板位置的正確性。其材質、制作方法和開孔大小都關乎印刷質量。因此,必須根據焊盤圖形的中心距和形狀,合理選擇模板尺寸和材料,對細間距元器件必須使用具有較高彈性和較小摩擦系數的不銹鋼板。


(2)焊膏的選用。焊膏的作用是實現貼裝元器件和印制線路板之間的電氣和機械連接與導通。不合適的焊膏材料就可能造成再流焊或者貼放元器件時出現引腳橋接現象。因此選擇的焊膏在合成粉末顆粒、活性、組成、顆粒度、黏度、等方面都要滿足工藝要求。


(3)控制印刷工藝。在E;P~U過程中印刷速度、刮刀壓力、刮刀與網板的速度都要恰當,刮刀的速度和壓力會影響焊膏的流變特性,刮刀壓力太大,在焊接時就容易引起橋接。


5、印刷參數


印刷參數主要包括刮刀速度、刮刀壓力、鋼網脫膜速度、鋼網清洗模式和頻率等,刮刀與鋼網的角度,以及錫膏的粘度之間存在一定制約關系,因此,只有正確控制這些參數,才能保證錫膏的印刷質量。一般而言,刮刀速度慢,可得到較好的印刷品質,但可能會導致錫膏形狀模糊,速度太慢還會影響生產效率;如果刮刀速度過快,可能導致錫膏無足夠的時間填入網孔,造成錫膏量不足。刮刀壓力過高會導致網孔內的焊膏被拖出而造成少錫,還會加速鋼網和刮刀的磨損,壓力過低則導致錫膏印刷不完全。因此,許多SMT貼片加工廠在錫膏能夠保持正常滾動的狀態下,都會盡可能提高速度,并配合調整刮刀壓力,以達到良好的印刷質量。脫膜速度過快會造成印刷錫膏拉尖或成型不良,速度太慢會影響生產效率。鋼網清洗模式和頻率如設置不當會造成鋼網清洗不干凈,窄間距產品容易連錫或鋼網堵孔少錫。


6、設備精度


在高密度,小空間的印刷產品中,印刷精度和重復印刷精度會影響錫膏印刷的穩定性。


7、PCB支持


PCB支持是焊膏印刷的重要調整內容。如果PCB缺乏有效的支撐或支撐不當,則應使用厚的焊膏或不均勻的焊膏。PCB支撐件應布置得平坦且均勻,以確保鋼網與PCB之間的緊密性。


五、貼裝工藝-元件安裝


貼裝工藝是保證焊接質量的關鍵程序,作用是將貼裝元器件準確地貼裝到印制線路板上。在保證明細表和產品裝配圖要求、裝配位號元器件的型號、類型、標稱值的前提下,首先應該保證元件的貼裝位置準確,保證元件焊端接觸焊膏的圖形與元器件的引腳或端頭對齊;其次,貼片壓力要適中,壓力過大會引起焊膏過量嘗試橋接,過小容易造成貼片位置偏移。

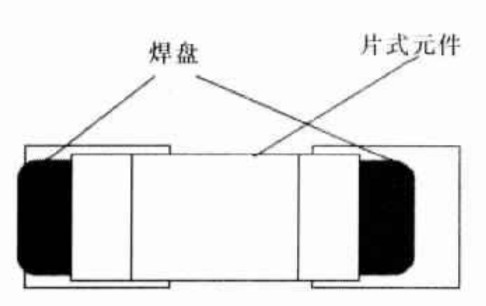

元器件貼裝示意圖

組件安裝的質量取決于三個要素:正確選擇組件,準確放置和合適的安裝壓力。正確選擇組件是指組件必須與BOM的要求兼容的事實。正確的放置意味著必須正確安裝坐標,并且安裝規程的準確性必須確保安裝穩定性并正確安裝在焊盤上的組件。同時,必須注意安裝角度,以確保組件的方向正確性。合適的安裝壓力是指組件的壓制厚度,并且決不能太小或太大??梢酝ㄟ^(guò)設置PCB厚度,組件封裝厚度,噴嘴的貼片機壓力和調節貼片機的Z軸來確定貼裝壓力。

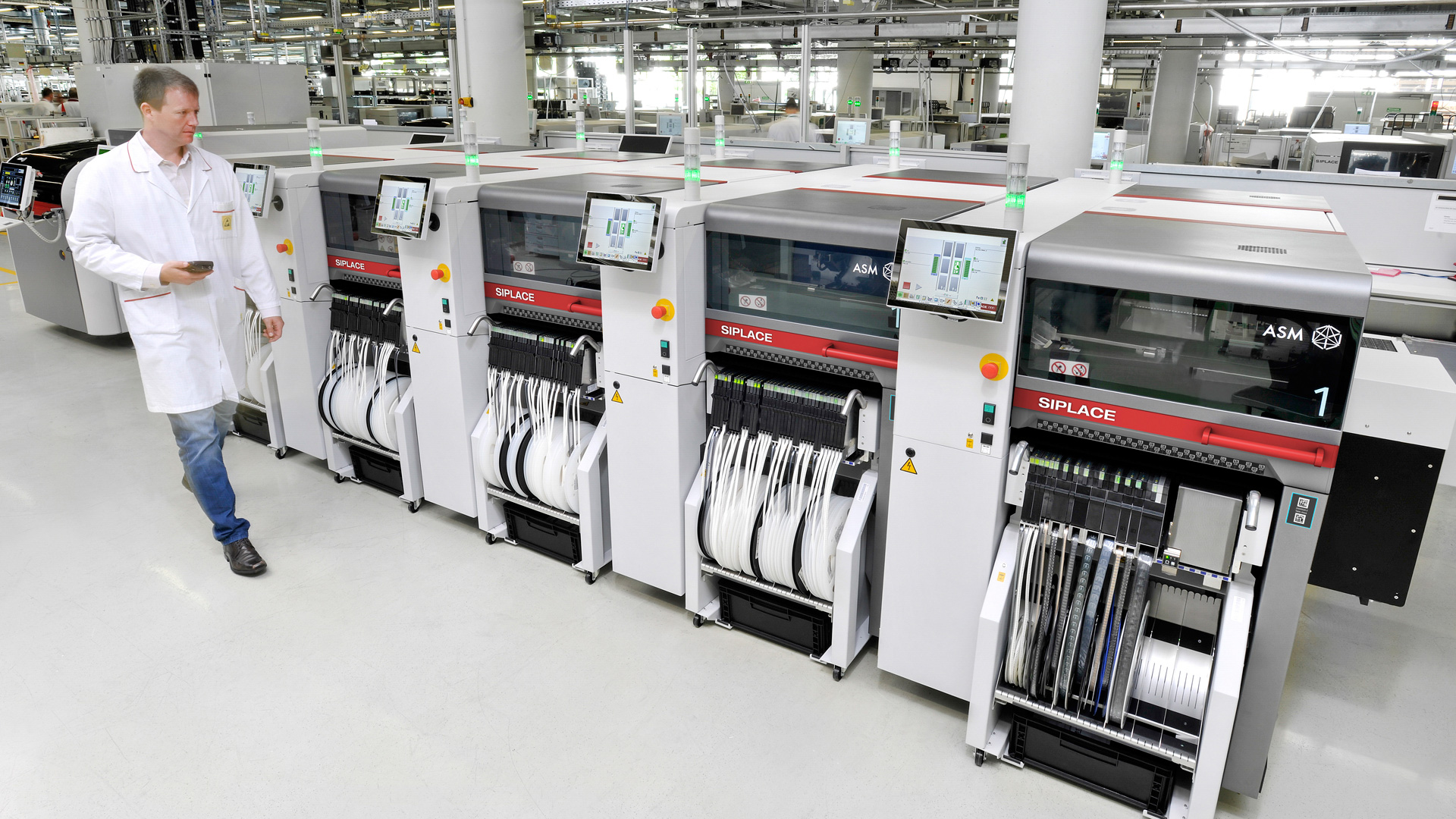

SMT高速貼片機


六、焊接工藝-回流焊


焊接環節較為常見焊接缺陷主要是溫度設置不當,容易產生立碑、焊球等缺陷。防止焊接缺陷的方法其實非常簡單,主要就是要把好溫度關。


(1)預熱區溫控適宜。溫升過快則溫度達到峰值時間較多,焊膏中溶劑和水分難以完全揮發,易形成焊接球,而過慢則會引起活化劑過早耗盡,通常溫升控制在3℃/s。

(2)峰值溫控合理。較為常見峰值溫度在220℃左右,過高會削弱焊點強度,造成焊點發脆;過低會產生冷焊或焊料熔融不充分的現象。

(3)合理控制冷卻溫度。冷卻溫降速度一般控制在7"C/s,速度過快會導致焊點裂紋,過慢易形成大結晶顆粒。


焊點的焊接質量取決于回流焊溫度曲線的正確設置。良好的回流焊接曲線要求PCB上的所有安裝組件都必須接受出色的焊接,并且焊接點應兼具出色的外觀和高質量。如果溫度升高太快,一方面,元件和PCB會受熱,以至于元件容易損壞并且PCB變形。另一方面,焊膏中的溶劑揮發太快,金屬?gòu)?fù)合物會濺出作為鍍錫球。通常將峰值溫度設置為比焊膏的熔點高30℃至40℃.如果溫度過高且回流時間過長,則會損壞耐熱組件或組件塑料。相反,焊錫膏不完全熔化會形成可靠的焊接點。為了提高焊接質量并阻止組件氧化,可以應用氮?dú)饣亓骱附?。回流曲線通常根據以下方面進行設置:

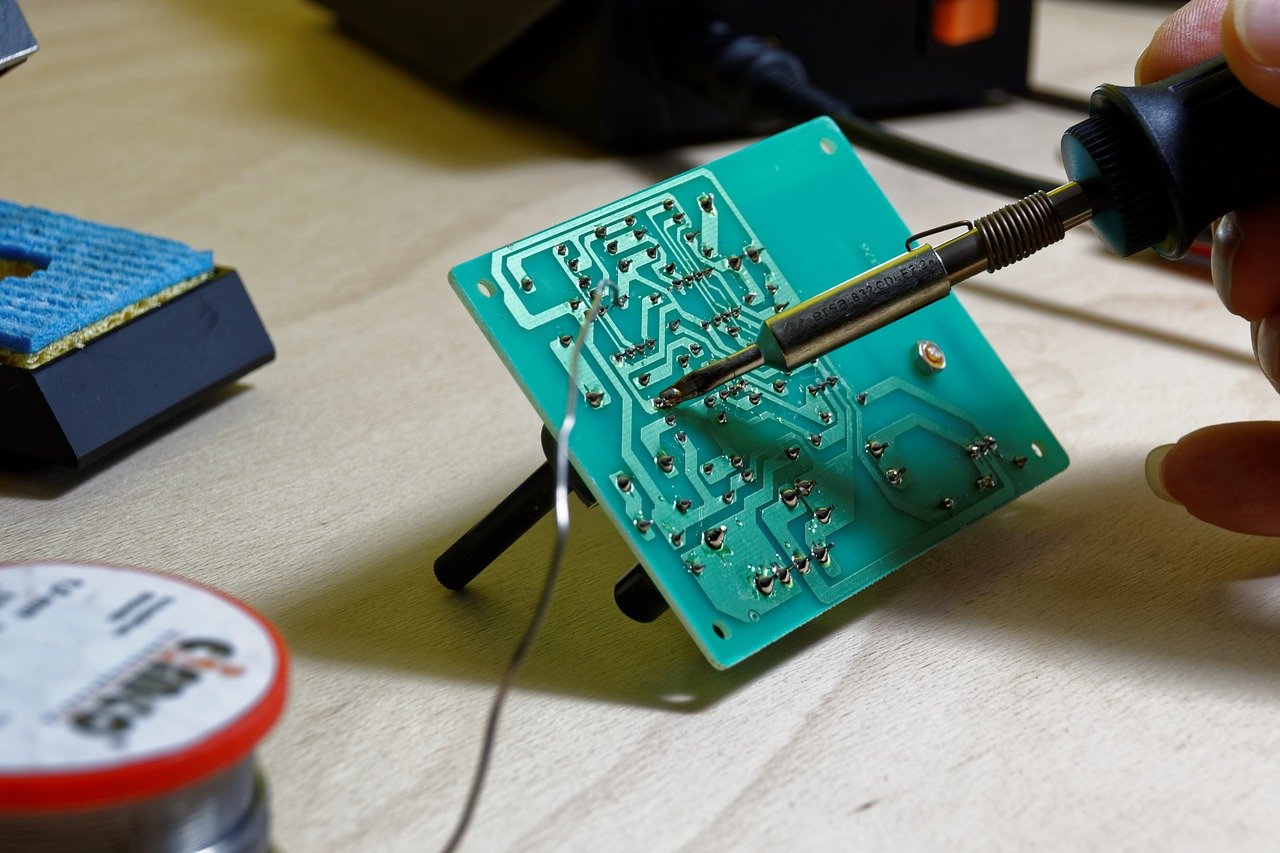

電路板焊接

1)可以根據焊膏推薦的溫度曲線進行設置。焊膏的成分決定了其活化溫度和熔點。


2)根據耐熱組件和貴重組件的熱性能參數,對于某些特殊組件,必須考慮最高焊接溫度。


3)應根據PCB基板的材料,尺寸,厚度和重量進行設置。


4)應根據回流焊爐的結構和溫度區域的長度進行設置,并且不同的回流焊爐應具有不同的設置。


影響SMT焊接質量的因素很多,包括元件的可焊性,PCB質量,PCB焊盤設計,焊膏質量,PCB的制造質量,SMT制造設備狀況,SMT各個環節的技術參數以及每個工人的操作技能。在這些要素中,組件,PCB和焊膏的質量以及PCB設計對于回流焊接質量保證至關重要,因?yàn)橛蛇@些要素導致的焊接缺陷很難或無法通過技術解決方案來解決。因此,提高卓越焊接質量的首要條件在于對材料質量的良好控制和出色的PCB焊盤設計。此外,焊膏印刷過程中各環節的技術參數,
