PCBA貼片專家 |
高質量的產品 |
快速準時的交貨 |
有競爭力的價格 |
全方位的服務體驗 |
|
· 一站式PCB+PCBA · 完整的裝配能力 · BGA、Micro-BGA 和無鉛 · 元器件采購服務 |
· 頂級原材料 · 先進而自動化的設備 · 經驗豐富的產線人員 · 檢驗檢測與品質管控 |
· 24小時內快速報價 · 快速的PCBA打樣 · 智能的生產調度 · 2-4天內加急交貨 |
· 高度自動化 · 低成本 · 最大化減少損壞件 · 零利潤元器件采購 |
· 7*24小時服務
· 專業技術支持 · 完善的供應鏈體系 · 從打樣到中小批量服務 |
我們的服務
|
您所需要的，我們都有 · PCB打樣、PCB制板、元器件采購、SMT貼片加工、DIP/后焊、鋼網制作、可制造性檢查
|
|||
|
|
|
|
|
|

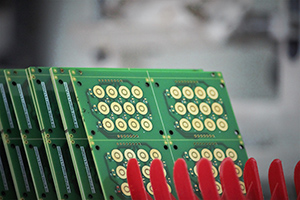

PCB制板 |

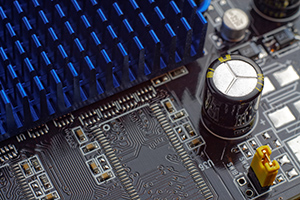

PCBA代工代料 |

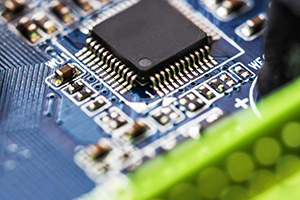

SMT貼裝 |

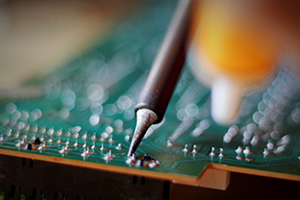

DIP后焊 |
為什么選擇精鴻益電路？
精鴻益電路致力于為中國乃至世界各地的客戶提供優惠的價格、優質的PCB產品、快速的交貨、專業的工程技術支持和舒心的售前售后服務。與精鴻益電路合作，您可以更加關注產品設計、研發和市場營銷。精鴻益電路力爭成為您競爭力的一部分。精鴻益電路提供完整的一條龍服務，包括從PCB打樣，PCB批量制造，元器件采購，鋼網制作，SMT貼片加工，功能測試等。
|

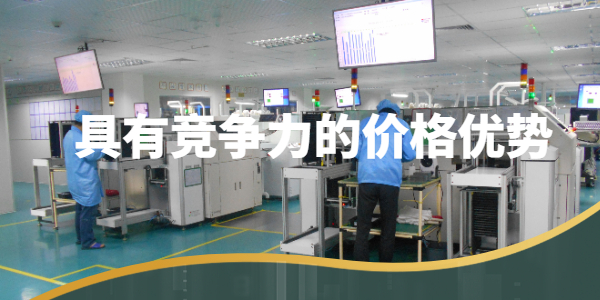

01、 具有競爭力的成本優勢
我們?cè)诔杀究刂粕细冻隽舜罅康臅r(shí)間和努力，與此同時提高我們的 PCB 制造和 PCB 組裝的質量。不間斷的對生產一線工作人員進行周期性培訓，引進ERP和CRM系統，嚴格控制工作流程，供應鏈管理。我們與PCB原材料供應商以及元器件供應商或者分銷商已有十余年的合作基礎，我們可以從他們那里拿到最具競爭力的價格。 |
|
|
|
02、嚴格的品質管控
精鴻益電路是一家通過ISO認證的PCB生產和PCBA貼片加工工廠，我們擁有經驗豐富的產線人員和質量管理體系人員。我們所有的PCB板在處理PCB組裝之前都會進行電子測試或飛針測試，每塊PCB組裝板都將通過在線AOI機進行測試，如果需要，還會進行X射線測試。我們工廠可以接受功能電路測試（FCT）和在線測試（ICT），我們也可以提供FCT和ICT治具的設計、生產和程序調試服務。 |
|
03、快速交貨

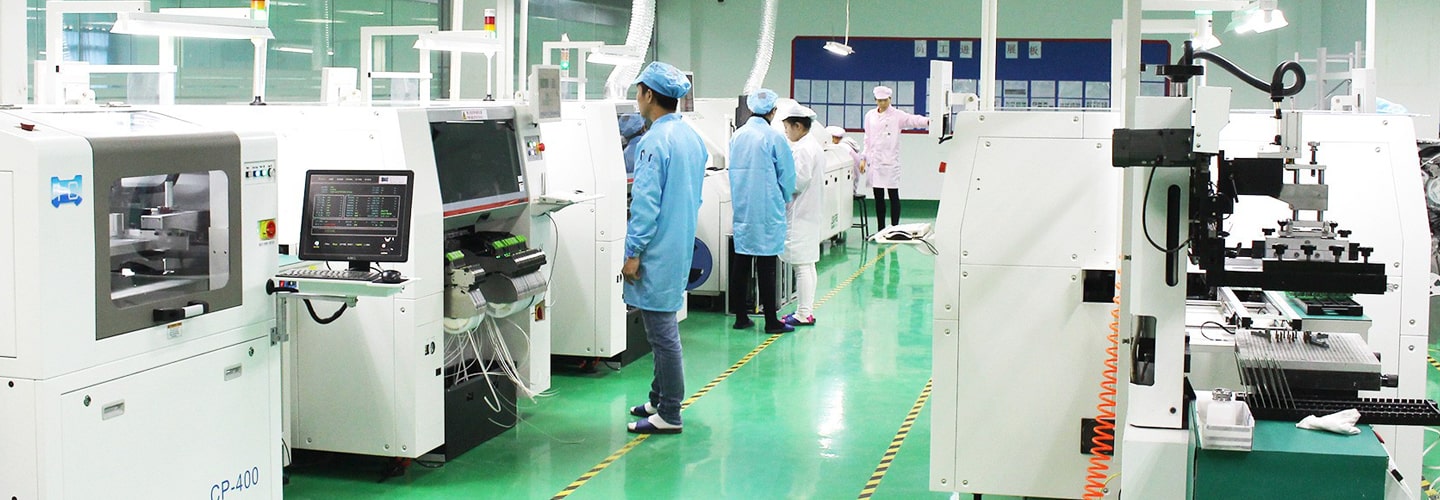

精鴻益電路擁有8條SMT組裝線和3條通孔組裝線，2條用于PCBA貼片打樣制作的SMT組裝線和6條用于批量生產的SMT組裝線，我們還可以提供24小時PCBA貼片加工加急服務（在PCB板和電子元器件均到位的情況下），以及靈活的生產計劃，可用于批量生產。 |
|
|
|
04、工程服務
精鴻益電路不僅僅是一家PCB打樣工廠、PCB SMT貼片加工廠，我們還可以提供產品研發前期的技術支持和可制造性設計（DFM）檢查服務，我們將在開始生產前驗證您的所有數據文件，包括Gerber文件和BOM。 |
|
05、售后服務
我們追求的不僅僅是客戶滿意度，我們要做的以及正在做的就是超越客戶的期望，為客戶提供最優質的PCB板和PCB組裝服務。通常我們會提供一年的質量保證，對于一些特殊的產品，我們也可以與客戶協商后提供更長時間的質量保證。 |
|
EMS電子制造服務
11年的PCB制造與貼片加工經驗，公司實力雄厚，能夠?yàn)槟鉀Q各種棘手的問題。
|
精鴻益電路為多層PCB印刷電路板、埋孔和盲孔PCB印刷電路板、阻抗控制板和高密度互連板（HDI PCB）提供高質量的PCB制造：
● 層數：1L~32L ● 最小孔徑：0.003” ● 最小線寬線距：2mil ● 銅厚度：0.5 oz 至 6.0 oz ● 材料：FR4、Rogers、Teflon、陶瓷等 ● 盲埋孔 ● 受控阻抗容差 ± 3% ● 高密度互連（HDI 板）
|
精鴻益電路提供完整的一站式 PCB 組裝服務，擁有 8 條 SMT 組裝線和 3 條通孔組裝線，可為客戶提供從PCB組裝打樣到批量生產的支持。
● SMT 組裝 ● 通孔組裝 ● AOI自動光學檢測 ● BGA 的 X 射線檢測 ● 最小封裝尺寸：01005 ● 每小時產量：440,000 cph ● 極限交付時間：24 小時 |
|
精鴻益電路與國內外元器件分銷商和代理商建立了長期合作關系，他們可以獲得高品質的元器件和最優惠的價格進行PCB組裝服務。
● IC 全球采購 ● 來料檢驗 ● 庫存管理 ● 24 小時內快速報價
|
精鴻益電路提供全面的電氣測試服務
● 外觀檢查 ● AOI 檢查 ● X-ray檢查 ● ICT 測試 ● FCT 測試 |
PCB印制電路板制造
PCB組裝服務
精鴻益電路提供如下幾種方式的PCB組裝服務：
1、全包服務：PCB板制作，元器件采購，貼片加工；
2、半包服務：客供PCB板或者元器件，我司完成貼片加工即可。
我們的PCBA加工能力
精鴻益電路提供從PCBA打樣到中小大批量貼片、通孔插件與焊接、加急SMT貼片、無鉛PCBA組裝、單面或雙面貼裝、多層PCB組裝、柔性線路板組裝、軟硬結合板貼片組裝、混合技術（SMT+通孔插件）PCB貼片加工、BGA封裝等。
|
1、表面貼裝技術（SMT貼片加工）服務； 2、除了SMT貼片加工外，我們還提供插件組裝服務； 3、我們還可以提供手工焊接服務； 4、我們擁有完整的功能測試能力，這有助于我們堅持對質量的承諾； 5、在我們工廠組裝的印刷電路板是無鉛的，并且符合 RoHS 標準。 |
|
|
全方位一站式服務——您只需要提供一份BOM清單，剩下的全交給我們！ |
||
|
常規交期 |
PCBA焊接類型 |
日常產能 |
|
● 常規打樣（50pcs內)：齊料3天（可做24小時加急） |
● 表面貼片（PCBA） |
● PCBA貼片400萬點/日 |
|
● 小批量（50-500pcs)：3-5天 |
● 插件后焊（THT） |
● 插件后焊50萬點/日 |
|
● 批量(≥500pcs)：5-7天 |
||
|
最大板厚 |
最小訂單量 |
最大零件貼裝精度（100FP） |
|
● 不大于3mm(樣品無厚度限制) |
● 1套起貼 |
● 全程貼裝精度0.0375mm |
|
最小球狀零件間距 |
PCBA的電路板尺寸 |
元器件服務 |
|
● 不小于0.25mm |
● 最小板尺寸：45mm x 45mm（小于該尺寸需拼板） |
● 全套代料 |
|
● 三防漆噴涂 |
● 最大板尺寸：400mm x 1200mm |
● 部分代料 |
|
● 只代工 |
||
|
元件尺寸 |
可貼PCB板類型 |
|
|
● 被動元件：貼裝英制01005 （0.4mm * 0.2mm），0201 |
● PCB硬板（FR-4，金屬基板） |
|
|
● BGA等高精I(xiàn)C：支持用X-ray來檢測Min 0.25mm間距的BGA元件 |
● PCB軟板（FPC） |
|
|
● 鋁基板 |
||
下單流程
|
|
|
|
|
|
| 報價與下單 |
付款 |
備齊物料 |
加工生產 |
檢測出庫 | 包裝出貨與售后 |
訂購需知
|
您所需要提供的下單資料 |
代開鋼網 |
注意事項 |
|
· BOM清單 （必須提供） 詳細，準確的BOM清單，如有變更須在BOM上注明；
· Gerber文件（必須提供） 如需開拼版鋼網，請?zhí)峁┢窗嫖募?
· 元器件位號圖、坐標文件；
· PCB文件 如果坐標文件、位號圖、Gerber文件客戶未能導出的，也可提供PCB文件；
· 樣品 生產參照用，有條件的可提供。 |
· 為保障客戶產品品質，我司暫不接受外來鋼網；
· 代開鋼網的費用為100元起；需開拼版鋼網，請?zhí)峁┢窗嫖募?，費用根據不同的點數重新核定價格；
· 鋼網默認尺寸為37CM*47CM，其他尺寸需另報價；
· 如要寄回鋼網須在下單時確認，無特別申明視為不需退還鋼網;
· 客戶鋼網只保留3個月，3個月后我司自行處理。 |
· 客戶自備物料，對易損耗的物料（樣品：阻容件多提供15個樣品，批量需要提供1%的備品。）需提供少量備品；
· 如少量物料備不齊，暫無需焊接，請列出明細；
· 有特殊要求、注意事項，請?zhí)崆罢f明；
· 暫不接受外來的鋼網，寄元器件或樣板不接受到付;
· 代采購阻容件，需提供完整型號（封裝、精度、伏數等），所提供阻容件為“三星”品牌（客戶如要指定品牌，須特別聲明）。 |
