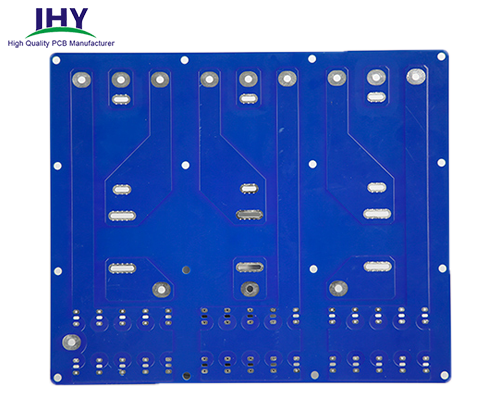

厚銅印制電路板是用厚銅箔或超厚銅箔制成的印制電路板。在PCB打樣和加工中,厚銅PCB屬于特殊工藝,有一定的技術門檻和加工難度,價格相對較高。
厚銅PCB電路板提供了在有限空間內實現復雜開關以及高電流電平電路的可能性。
厚銅PCB分為單層厚銅板、雙面厚銅板和多層厚銅板。
在PCB打樣制作以及中小批量中,厚銅PCB屬于特殊工藝,有一定的技術門檻和操作難度,價格相對較高。目前在PCB原型制作過程中,我們可以做到1-30層,最大銅厚13oz,最小開孔尺寸0.15~0.3mm。
厚銅PCB電路板主要用于大電流應用、良好的熱管理的熱分布應用以及大功率損耗元件的散熱應用,比如電源、電源轉換器、汽車行業、焊接設備、過載繼電器等。
精鴻益電路是一家專業的厚銅PCB制造商,可以生產高質量的厚銅PCB產品。我們高度專業化,不僅僅提供PCB快板打樣服務,還提供中小批量PCB制造服務??蛻舻臐M意是我們的目標,我們將盡最大的努力遵守最嚴格的PCB制造標準,為您制造最高質量的電路板以滿足您的需求。
