什么是鋁基板PCB?
在所有的金屬芯PCB,也叫金屬基散熱板中,鋁基板PCB是最常見的類型之一。鋁基板的基材由鋁芯和標準的FR4組成,具有高效散熱,同時冷卻電子元器件并提高產品整體性能的特點。
鋁基板的優點
1、環保:鋁,無毒且可回收再利用。鋁的生產也有利于節能,且易于組裝。使用鋁作為印刷線路板的基材,有助于環境保護。
2、散熱性能好:高溫會對電子設備造成嚴重的損害,因此,使用有助于散熱的材料是正確的選擇。鋁實際上可以將熱量中發熱器件或者將熱量從重要部件轉移出去,從而最大限度的減少它可能對電路板產生有害影響。
3、耐用性:呂為產品提供了陶瓷或者玻璃纖維基材所不能提供的強度、韌性以及耐用性。鋁是一種堅硬的基礎材料,可以減少生產制造、處理和日常使用過程中的以外破損。
4、重量輕:由于其令人難以置信的耐用性,鋁是一種令人驚訝的輕質金屬。鋁在不增加任何額外重量的情況下,可以增加產品的強度和彈性。
鋁基板的結構特征
電路銅層
電路銅層(通常使用電解銅箔)被蝕刻形成印刷電路,用于實現元器件的組裝和連接。與傳統的FR4相比,在相同厚度和相同的線寬下,鋁基板可以承載更高的電流。
絕緣層
絕緣層是鋁基板的核心技術,主要起到粘接,絕緣和導熱的作用。鋁基板絕緣層是功率模塊結構中最大的熱障。絕緣層的導熱性越好,越有利于分散元器件工作時產生的熱量。器件的工作溫度越低,從而增加模塊的功率負載,降低體積,延長壽命,增加功率輸出。
金屬基材
絕緣金屬基板采用何種金屬,取決于金屬基板的熱膨脹系數、導熱系數、強度、硬度、重量、表面狀態和成本等綜合考慮。
一般來說,綜合考慮成本和技術性能等條件,率幾把是比較理想的選擇。可以用的鋁板有6061、2052、1060等。如果對導熱性能、機械性能、電性能等特殊性能有較高要求,也可以采用銅板、不銹鋼板、鐵板和硅鋼板等。
鋁基板的應用
1、音頻設備:輸入、輸出放大器、平衡放大器、音頻放大器、前置放大器、功率放大器。
2、電源:開關穩壓器、DC/AC轉換器、SW穩壓器等。
3、通訊電子設備:高頻放大器、濾波電器、發射電路
4、辦公自動化設備:電機驅動等。
5、汽車:電子調節器、點火器、電源控制器等。
6、計算機:CPU板、軟驅、電源設備等。
7、電源模塊:逆變器、固態繼電器、整流橋。

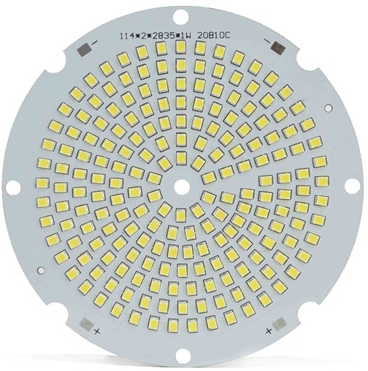

8、燈具與照明:作為節能燈的倡導推廣,各種色彩繽紛的LED節能燈深受市場歡迎,LED燈所用的鋁PCB也開始大規模應用。
鋁基板的貯藏條件
鋁制 PCB 通常存放在黑暗、干燥的環境中。大多數鋁制 PCB 容易受潮、變黃和變黑。一般應在開封后48小時內用完。
