PCB多層線路板廠-壓合結構、內層阻抗、超大尺寸定制
發布日期:2021-07-14
如果你有過拆手機的經歷,一定知道手機內部有一塊電路板,這是手機運行的核心,一部手機的PCB電路板層數可達10層,這些板層壓合后進行信號交流。特定的壓合結構滿足不同終端需求,對于定制壓合結構、阻抗控制,精鴻益電路的制造工藝已處行業領軍水平。
精鴻益電路自成立以來,不斷優化升級、革新制造技術,我們的線路板廠投入了大量資金引進生產設備,如自動電鍍生產線、自動沉銅線、阻焊超聲波顯影機、LDI曝光機、數控自動V-CUT機等,除此之外,工廠還配備了各類檢測設備,包括飛針測試機、通用測試機、外觀檢查機、AOI光學檢測儀等,制作工藝全面支持高精密多層線路板PCB打樣。4層線路板、6層線路板、8層線路板及以上層數的打樣和中小批量生產服務。
PCB多層板壓合結構和阻抗定制
PCB單雙面板的一般制造流程為開料、鉆孔、沉銅、電鍍、壓膜、曝光、蝕刻、阻焊、刻字符、表面處理、鑼邊,制作過程達十余步,多層PCB板比單雙面板制作工藝更加復雜,對制程工藝要求更加嚴苛。兩者最主要的區別就在于壓合,壓合也是PCB多層板制造最重要的一道工序。
多層板由內層芯板、銅箔和PP組成。以四層板為例,在內層芯板上下各放一張PP,PP兩側各放一張銅箔,以“銅箔-PP-內芯板-PP-銅箔”順序壓合,PP經過高溫固化,把兩面的銅箔粘在一起形成對層板,即為四層板,制作過程中對銅厚、板翹、孔的位置等都有著嚴格的要求。阻抗控制對PCB板同樣重要,沒有阻抗控制將引發相當大的信號反射和信號失真,導致設計失敗。常見的信號如PCI總線、USB、以太網、DDR內存、LVDS信號等,均需要進行阻抗控制。阻抗控制最終要通過PCB設計實現,需按照信號完整性要求去控制走線的阻抗,對PCB板廠工藝也提出了更高要求。

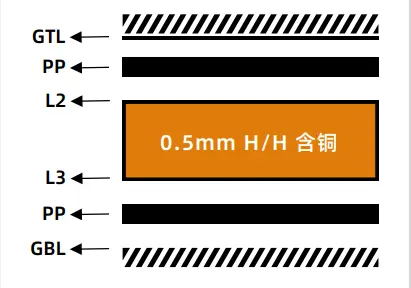

4層線路板疊層結構
超大尺寸PCB定制
精鴻益電路在不斷提高產能的同時,還在不斷的進行工藝升級,對工廠進行全線改造升級。引入高端先進的生產設備,進一步提高自動化程度,有效解決了產能受限的問題。
目前,我司對PCB生產尺寸也做了相應的升級,最大生產尺寸可達1.2米,已成為國內能夠生產超大尺寸PCB的線路板廠之一。超大尺寸PCB電路板的生產制作不僅需要特殊的設備支持,而且對生產工藝的要求也更加嚴格。
有超大PCB板需求的客戶,快來試試精鴻益電路的生產品質和服務吧。
