PCB抄板，是在已經有電子產品實物和電路板實物的前提下，利用反向研發技術手段對電路板進行逆向解析，將原有產品的PCB文件、物料清單(BOM)文件、原理圖文件等技術文件以及PCB絲印生產文件進行1：1的還原，然后再利用這些技術文件和生產文件進行PCB制版元器件焊接、飛針測試、電路板調試，完成原電路板樣板的完整復制。

主要抄板軟件有：

1、QuickPcb2005

QuickPcb2005是一款專業的抄板軟件，它可以有效地提高PVB抄板工作效率，這也就是所謂的PCB克隆，它可以方便用戶進行PCB的設計和復制，支持多種元器件的調用和導出。

主要功能與特點：

1. 放置焊盤、孔、線、弧、過孔、元件、FILL、POLYGON、文字；

2. 各元素屬性設置、網格設置；

3. CTRL鍵自動捕捉網格與元素中心；

4. SHIFT鍵選擇、去選擇、剪切、拷貝、刪除、旋轉、鏡像與重復功能；

5. 32層設置功能,縮放顯示；

6. 任意設置原點；

7. 設計精度：1mil；

8. 自帶B2P格式、可讀取BMP、JPG圖片，可自動BMP讀取分辨率；

9. 調用PROTEL2.5-2.8格式元件庫文件；

10. 輸出PROTEL2.5-2.8格式文件。

Quickpcb抄板軟件的下載與相關教程請自行上網搜索，找到自己認為核實的下載使用即可。

2、PMPCB

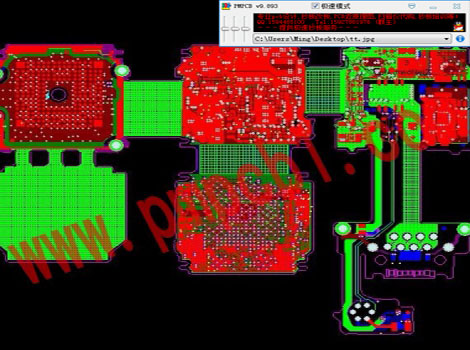

PMPCB是一款彩色抄板軟件，也是目前市場上最強勁的彩色抄板軟件，其支持系統多，運行速度快，功能強勁，易操作。

軟件特點：

1. 支持windows 2000以上任意操作系統。

2. 支持Altium Designer軟件。

3. 支持區域校對。

4. 支持調用BMP,JPG圖片格式。

5. 支持智能雙通道繪圖。

6. 支持滾輪放大,縮小。

7. 支持鍵盤映射，使用筆記本用戶的福音。

8. 支持亮度，對比度，黑白，底片，水平鏡像，垂直鏡像調節功能。

9. 采用獨特運算方式，支持調用4000DPI ，長寬10000+像素，尺寸300M圖片秒速調入。

10 .支持鼠標右鍵同步拖動底圖功能。

11. 支持鼠標中鍵快捷刷新底圖功能。

12. 支持透明度快捷調節功能。

13. 支持一鍵制作元件功能，解放雙手從現在開始。

14. 支持底圖自定義偏移微調。

15. 支持mm,mil作繪圖單位。

16. 支持mm to mil 互轉工具。

17. 常用系統工具集成，方便調用。

PMPCB官網：http://pmpcb.cn/index.html，在這里，你能了解到該抄板軟件的介紹，客戶端下載以及相關教程等。

3、BMP2PCB

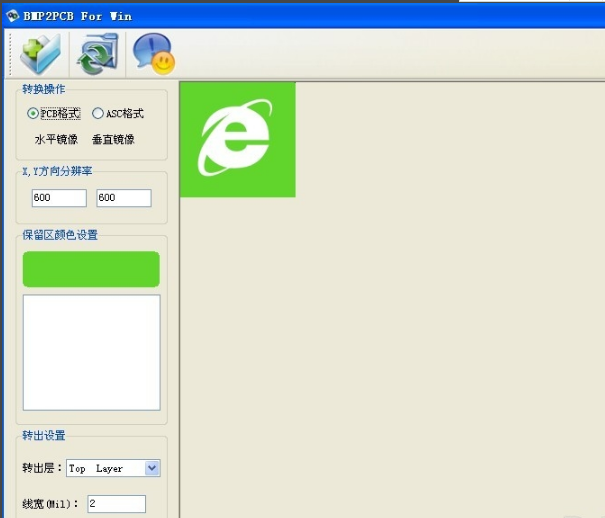

BMP2PCB是圖形界面的BMP轉PCB軟件，用于抄PCB板，轉出的文件只能用PROTEL軟件打開。

X，Y方向的分辨率是對應掃描的分辨率。保留區的顏色是指要將圖片中的什么顏色輸出為導線。BMP圖象格式不需要為單色完全實現彩色轉換。

使用說明：

1. 選擇需要轉換的圖片。

2. 用CTRL+左鍵點圖片上需要轉出來的顏色這時可以看到顏色值已經添加到顏色列表。（如果需要?jiǎng)h除列表中的顏色用CTRL+右鍵點顏色列表就可以）

3. 點擊左上角的”轉換”按鈕后需要選擇一個保存的PCB或ASC文件名然后就會進行轉換了。

關于此抄板軟件的下載請自行搜索。

比較好用的PCB抄板軟件：

QuickPcb2005

該軟件全部操作符合大多數設計人員操作習慣，能在很大程度上提升抄板效率，并解除操作人員的檢測之苦。抄板的一次性合格率也能進一步得到保證。
