厚銅電路板的銅厚是如何實現的?
發布日期:2021-06-04
厚銅線路板因為PCB電路板用途和信號的電流大小不同而其銅厚也不盡不同。
線路板印制行業中對厚銅PCB沒有明確的定義,一般行業中將最終PCB的表面完成銅厚≥2oz的板稱之為厚銅板。大部分的電路板使用35um的銅箔厚度,這主要取決于PCB用途和信號的電壓/電流大小。對于需要過大電流的PCB,部分會用到70um銅厚,105um銅厚,極少還會有140um等。
一般2oz的成品銅厚,手工印一次絲印不足以填平線路間的溝壑,必須印兩次阻焊。
所以在線路板制作時一般遇到2oz以及更厚的,就會在阻焊時備注:厚銅板,需二次絲印。以達到線路不發紅,線路面阻焊厚度大于10um的效果。
線路板的孔銅并不是越厚越好,所有的數據都需要根據客戶的要求來加工制作??蛻粢笞龅蕉嗌倬妥龅蕉嗌伲匀贿@個也不能完全一致,只是一定要在客戶允許的誤差內。
鍍銅一般會有一次銅、二次銅,一次銅的主要目的是為二次銅蝕刻的時候提供足夠的銅厚,以保證二次銅蝕刻后銅厚能夠符合客戶的標準要求。
厚銅線路板一般可以加工6oz,3oz,2oz厚銅板,一般需要多層絲印和多層阻焊和多層沉銅,以滿足客戶需求。

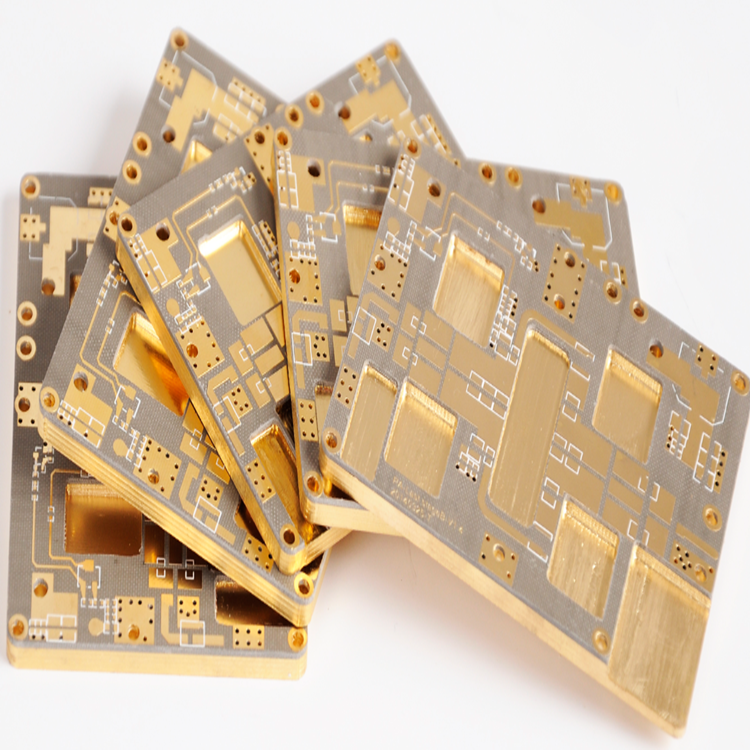

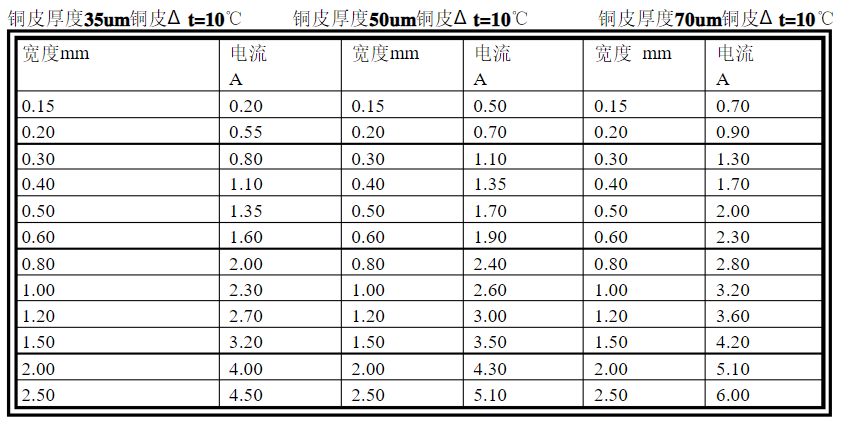

綜上所述,厚銅PCB板的銅厚并不是PCB設計階段即可完成的,而是在電路設計完成后,交付線路板廠進行PCB打樣時,需要告知PCB線路板廠家,你需要的銅厚以及其他參數即可。只是我們在做設計的時候需要了解的是信號的電流強度。當信號的平均電流較大時,應考慮布線寬度所能承載的的電流,線寬可參考以下數據:PCB設計時銅箔厚度,走線寬度和電流的關系,不同厚度,不同寬度的銅箔的載流量見下表:
