本文將討論什么是剛?cè)峤Y(jié)合 PCB、使用它們的優勢以及使用它們進行應用設計的規則.

在電子產品中，我們有時會遇到看似古老的新技術。剛?cè)峤Y(jié)合 PCB 技術可以追溯到大約 50 年前，當時需要更換航天器中的線束。第一臺商用移動計算機（重量略高于25磅?。┦褂昧藙?cè)峤Y(jié)合技術。

如今，筆記本電腦、可穿戴技術、醫療設備、測試設備和衛星是依賴剛?cè)峤Y(jié)合 PCB 的一些應用。

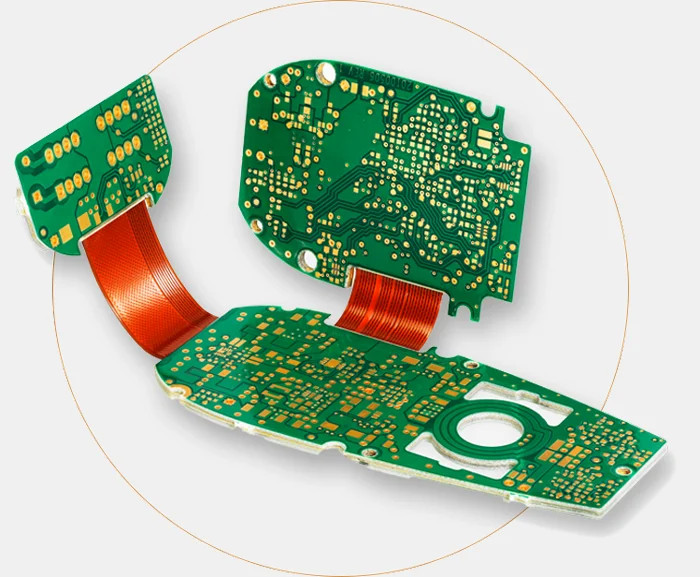

什么是軟硬結合板？

使用剛?cè)峤Y(jié)合PCB，柔性電路基板和剛性電路基板層壓在一起。剛?cè)峤Y(jié)合 PCB 跨越了傳統剛性 PCB 的界限和柔性電路的獨特性能，這些柔性電路使用高延展性電沉積或軋制退火銅導體光蝕刻到柔性絕緣膜上.

柔性電路包括由柔性聚酰亞胺（如 Kapton 或 Norton）制成的疊層，以及通過加熱、丙烯酸粘合劑和壓力層壓在一起的銅。

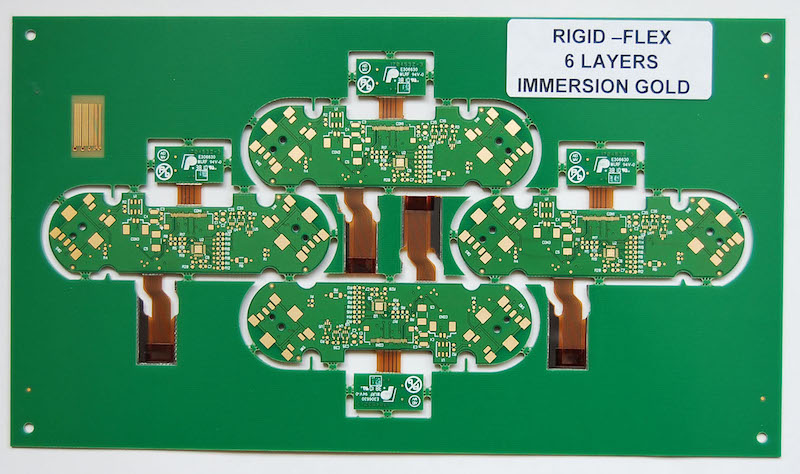

剛?cè)峤Y(jié)合 PCB 在制造后仍在面板中

與傳統 PCB 一樣，您可以在剛性板的兩側安裝組件。由于剛性和柔性電路之間發生集成，剛?cè)峤Y(jié)合設計在各部分之間不使用連接器或連接電纜。取而代之的是，柔性電路將系統電氣連接在一起。

缺少連接器和連接電纜可以完成以下幾件事：

• 提高電路無損耗傳輸信號的能力

• 適應受控阻抗

• 消除連接問題，如冷接頭

• 減輕重量

• 為其他組件騰出空間

每個剛?cè)峤Y(jié)合 PCB 都分為不同的材料和不同的層數的區域。剛性區域可能比柔性區域具有更多的層，并且材料在過渡區域從 FR-4 轉變?yōu)榫埘啺贰?/span>

復雜的設計通常會多次從剛性過渡到柔性，然后再回到剛性。當這些交叉點發生時，剛?cè)峤Y(jié)合材料的重疊需要使孔遠離過渡區以保持完整性。此外，許多剛?cè)峤Y(jié)合設計包括不銹鋼或鋁制加強筋，可為連接器和組件提供額外的支撐。1

不同的設計規則適用于剛?cè)峤Y(jié)合PCB設計

不同的挑戰抵消了多功能性和靈活性，使您能夠構建三維設計和產品。傳統的剛?cè)峤Y(jié)合 PCB 設計允許您將產品的組件、連接器和底盤安裝到組件中物理更堅固的剛性部分。同樣，就傳統設計而言，柔性電路僅用作互連，同時降低了質量并提高了抗振性。

不同的挑戰抵消了多功能性和靈活性，使您能夠構建三維設計和產品。傳統的剛?cè)峤Y(jié)合 PCB 設計允許您將產品的組件、連接器和底盤安裝到組件中物理更堅固的剛性部分。同樣，就傳統設計而言，柔性電路僅用作互連，同時降低了質量并提高了抗振性。

新的產品設計與改進的柔性電路技術相結合，為剛?cè)峤Y(jié)合 PCB 引入了新的設計規則。您的設計團隊現在可以自由地將組件放置在柔性電路區域。將這種自由度與多層軟硬結合設計方法相結合，使您和您的團隊能夠在設計中構建更多電路。然而，獲得這種自由在布線和孔洞方面增加了一些挑戰。

軟硬結合板PCB

柔性電路總是有影響布線的彎曲線。由于可能存在材料應力，因此不能將元件或通孔放置在折彎線附近。

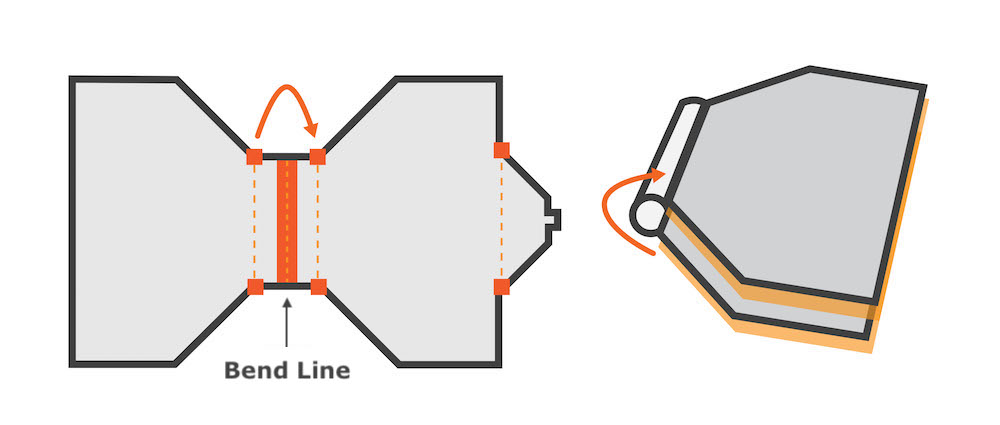

演示剛?cè)峤Y(jié)合 PCB 折彎線基本概念的渲染圖

即使元件位置正確，彎曲柔性電路也會在表面貼裝焊盤和通孔上施加重復的機械應力。您的團隊可以通過使用通孔電鍍和用額外的覆蓋層來支撐墊支撐來固定墊來減少這些應力。

即使元件位置正確，彎曲柔性電路也會在表面貼裝焊盤和通孔上施加重復的機械應力。您的團隊可以通過使用通孔電鍍和用額外的覆蓋層來支撐墊支撐來固定墊來減少這些應力。2

在設計走線布線時，請遵循減少電路應力的做法。使用陰影多邊形在柔性電路上承載電源或接地平面時保持靈活性。您應該使用彎曲的跡線而不是 90° 或 45° 角，并使用淚滴圖案來更改跡線寬度。

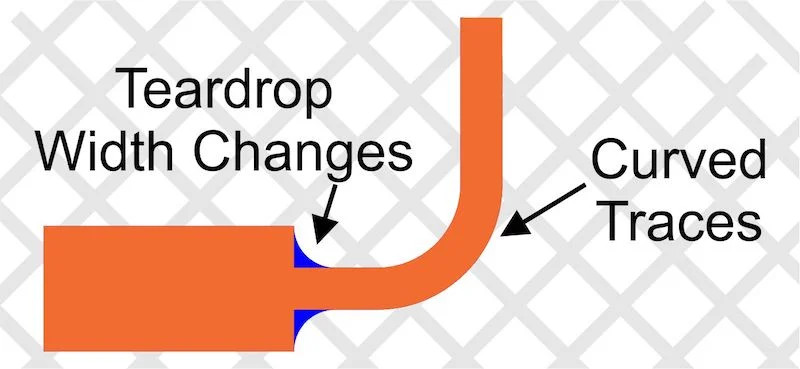

用于跡線到跡線連接的淚滴圖案。

這些做法可以減少壓力點和弱點。另一種最佳實踐是通過錯開雙面柔性電路的頂部和底部走線來在走線上分布應力。偏移走線可防止走線在同一方向上相互疊加，并加強PCB。

還應垂直于折彎線的走線以減少應力。當從剛性介質移動到柔性介質再回到剛性介質時，從一種介質到另一種介質的層數可能會有所不同。您可以使用走線布線，通過偏移相鄰層的布線來增加柔性電路的剛度。

機電因素影響設計

在設計剛?cè)峤Y(jié)合 PCB 時，請考慮影響柔性電路和剛性板的機電因素。在構建設計時，請關注折彎半徑與厚度的比率。對于柔性電路，彎曲處的緊密彎曲或彎曲區域的厚度增加會增加故障的機會。制造商建議將彎曲半徑保持在柔性電路材料厚度的至少十倍，并構建電路的“紙娃娃”以確定彎曲發生的位置。

在設計剛?cè)峤Y(jié)合 PCB 時，請考慮影響柔性電路和剛性板的機電因素。在構建設計時，請關注折彎半徑與厚度的比率。對于柔性電路，彎曲處的緊密彎曲或彎曲區域的厚度增加會增加故障的機會。制造商建議將彎曲半徑保持在柔性電路材料厚度的至少十倍，并構建電路的“紙娃娃”以確定彎曲發生的位置。3,6

您應該避免沿其外彎拉伸柔性電路或沿內彎壓縮它。將彎曲角度增加到 90° 以上會增加柔性電路上一個點的拉伸和另一個點的壓縮。

剛?cè)峤Y(jié)合可靠性的另一個關鍵問題是彎曲區域中導體的厚度和類型。您可以通過減少導體上的鍍層量和僅使用焊盤鍍層來減少厚度和機械應力。使用厚銅、鍍金或鍍鎳會降低彎曲處的柔韌性，并導致機械應力和斷裂發生。

剛?cè)峤Y(jié)合 PCB 設計需要團隊合作

新的 PCB 設計工具使您的設計團隊能夠管理多層堆棧、可視化 3D 機電設計、檢查設計規則以及仿真柔性電路的操作。即使有了這些工具，剛?cè)峤Y(jié)合 PCB 的成功設計也取決于您的團隊和制造商之間的團隊合作。

團隊合作必須從項目的最早階段開始，并貫穿整個設計過程，并取決于持續的溝通。
