導電銅漿塞孔工藝在PCB多層板的應用

發布日期:2023-08-03

摘 要:在印制電路板制作過程中經常會遇到PCB多層板上下部分不同的疊構設計,如任意層互聯和多層通孔疊構的設計;或者會存在板厚偏厚,超出某些設備的制作能力。對于不同的疊構設計產品可以通過使用單面壓合,或者背鉆、通孔改盲孔的等設計方法實現產品的可制作生產。文章對使用導電銅漿填充盲孔的工藝進行研究,將上下不對稱疊構設計產品,在分別完成兩種疊構的子板后實現兩個或多個子板互聯,或者使用導電銅漿工藝制作超能力厚板。

關鍵詞 多層板;導電銅漿;塞孔

1 導電銅漿及其應用原理

1.1 導電銅漿簡介

導電銅漿是一種固化或干燥后具有一定導電性的膠粘劑。它可以將多種導電材料連接在一起,使被連接材料間形成電的通路。

在電子工業中、導電銅漿技術應用已經越來越廣泛。

1.2 導電原理

1.2.1 導電粒子間的相互接觸

要使導電銅漿成為具有導電性的電路,必須將導電銅漿固化或干燥使銅導電塞孔膠層中的銅粒子相互穩定接觸才能達到導電貫通。導電銅漿在固化或干燥前,導電粒子在膠粘劑中是分離存在的,相互間沒有連續接觸,因而處于絕緣狀態。導電銅漿固化或干燥后,由于溶劑的揮發和膠粘劑的固化而引起膠粘劑體積的收縮,使導電粒子相互間呈穩定的連續狀態,因而表現出導電性。

1.2.2 隧道效應使粒子間形成一定的電流通路

當導電粒子中的自由電子的定向運動受到阻礙,這種阻礙可視為一種具有一定勢能的勢壘。根據量子力學的概念可知,對于一個微觀粒子來說,即使其能量小于勢壘的能量,它除了有被反射的可能性之外,也有穿過勢壘的可能性,微觀粒子穿過勢壘的現象稱為貫穿效應,也可叫作隧道效應。電子是一種微觀粒子,因而它具有穿過導電粒子間隔離層阻礙的可能性。電子穿過隔離層概率的大小與隔離層的厚度及隔離層勢壘的能量與電子能量的差值有關,厚度和差值越小,電子穿過隔離層概率就越大。當隔離層的厚度小到一定值時,電子就很容易穿過這個薄的隔離層,使導電粒子間的隔離層變?yōu)閷?dǎo)電層。由隧道效應而產生的導電層可用一個電阻和一個電容來等效。

1.3 導電銅漿組成

導電銅漿主要由樹脂基體、銅導電粒子及其他類導電化合物和分散添加劑、助劑等組成。樹脂有環氧樹脂、丙烯酸酯樹脂、聚氯酯等。雖然高度共軛類型的高分子本身結構也具有導電性,如大分子吡啶類結構等,可以通過電子或離子導電,但這類導電銅漿的導電性最多只能達到半導體的程度,不能具有像金屬一樣低的電阻,難以起到導電連接的作用。市場上使用的導電銅漿大都是填料型。

填料型導電銅漿的樹脂基體,可以采用各種膠黏劑類型的樹脂基體,常用的一般有熱固性膠黏劑如環氧樹脂、有機硅樹脂、聚酰亞胺樹脂、酚醛樹脂、聚氨酯、丙烯酸樹脂等膠黏劑體系。這些膠黏劑在固化后形成了導電銅漿的分子骨架結構,提供了力學性能和粘接性能保障,并使導電填料粒子形成通道。由于環氧樹脂可以在室溫或低于150 ℃固化,并且具有豐富的配方可設計性能,環氧樹脂基導電銅漿占主導地位。

導電銅漿要求導電粒子本身要有良好的導電性能,其粒徑要在合適的范圍內,能夠添加到導電銅漿基體中形成導電通路。導電填料可以是金屬粉末和石墨及一些導電化合物。

導電銅漿中另一個重要成分是溶劑。由于導電填料的加入量至少都在50%以上,所以使得導電銅漿的樹脂基體的黏度大幅度增加,常常影響了膠黏劑的工藝性能。為了降低黏度,實現良好的工藝性和流變性,除了選用低黏度的樹脂外,一般需要加入溶劑或者活性稀釋劑,其中活性稀釋劑可以直接作為樹脂基體,反應固化。溶劑或者活性稀釋劑的量雖然不大,但在導電銅漿中起到重要作用,不但影響導電性,而且還影響固化物的力學性能。常用的溶劑(或稀釋劑)一般應具有較大的分子量,揮發較慢,并且分子結構中應含有極性結構如碳氧極性鏈段等。溶劑的加入量要控制在一定范圍內,以免影響導電銅漿膠體的膠接整體性能。

除樹脂基體、導電填料和稀釋劑外,導電銅漿其他成分和膠黏劑一樣,還包括交聯劑、偶聯劑、防腐劑、增韌劑和觸變劑等。

2 導電銅漿工藝的設計

基于導電銅漿可以應用在PCB產品中起到的導通作用,隨著市場的需求的發展,PCB的設計種類也越來越多,會出現同一個產品在正反面出現不同疊構的設計,整個產品呈現不對稱疊構,使用傳統的對稱疊構、對稱壓合方式無法滿足產品設計。此時上下不同疊構的兩部分分別按照各自的疊構生產,兩個子板完成后結合層使用導電銅漿填充激光孔的方式將兩個子板網絡連接,形成完成的PCB產品。

根據以上的思路設計流程介紹如下。

(1)兩個子板的內層先完成單面圖形制作,如圖1(A)所示。

(2)選擇其中的下半部分的子板在圖形面完成單張半固化片加單張銅箔方式的壓合制作,再于后續第二張半固化片的貼合,如圖1(B)所示。

(3)將以上壓合后的子板,內層面圖形區域銅箔完全蝕刻,不會更改客戶產品的疊構設計和介質層厚度,同時利于兩張半固化片更加緊密結合。

(4)第二張半固化片預親貼合在前面完成單面蝕刻的子板內層面,此處一方面要求半固化片間貼合完全,另一方面半固化片在貼合過程中有不能過度固化,因?yàn)橥鈱觾蓧K子板的黏結主要依靠該張半固化片粘連,具體的參數選擇在后續內容做詳細表述。

(5)半固化片表面貼合保護膜,后續完成激光鉆孔、導電銅漿印刷后需要撕除。該步序的設計有以下幾方面的考慮,首先,可以防止導電銅漿印刷后污染半固化片,出現層壓時板件異物,影響結合力;其次,導電銅漿本身具有導電作用,板面殘留導電銅漿后容易造成孔與孔之間短路,影響網絡設計,出現電性能問題,再者,保護膜本身具有一定的厚度,在印刷完成后將其撕除,會在激光孔上部導電銅漿呈現一定的高度,導電銅漿在烘烤和層壓過程中由于溶劑蒸發,導電材質會下沉,突出的部分可以保證孔內導電銅漿填充飽滿,

(6)子板單面激光鉆孔,完成兩塊子板層間的激光孔制作,直接在完成貼膜和貼半固化片的子板上制作兩張子板間的激光孔,完成子板間的相互導通,如圖1(C)。

(7)激光孔除膠制作,完成激光孔制作后按照正常的HDI流程需要清潔激光孔,清潔方式有等離子除膠和化學除膠。在此處選擇等離子體除膠。

(8)微蝕處理,子板除膠后板面粉塵和孔底除膠后殘留清洗,微蝕量控制在1 μm左右。

(9)導電銅漿印刷制作,參考樹脂塞盲孔方式將導電銅漿填入激光孔中,樹脂塞盲孔需要鋁片等工具的輔助,而塞導電銅漿由于板面上有保護膜覆蓋,采用直接在板面印刷的方式制作,無須使用鋁片類工具。塞孔完成后需要經過烘烤導電銅漿完成初步固化,烘烤前需將保護膜撕除。如圖1(D)。

(10)母板層壓,將以上完成后的子板通過接合對位方式壓合制作,形成最終的外層成品板,如圖1(E)。

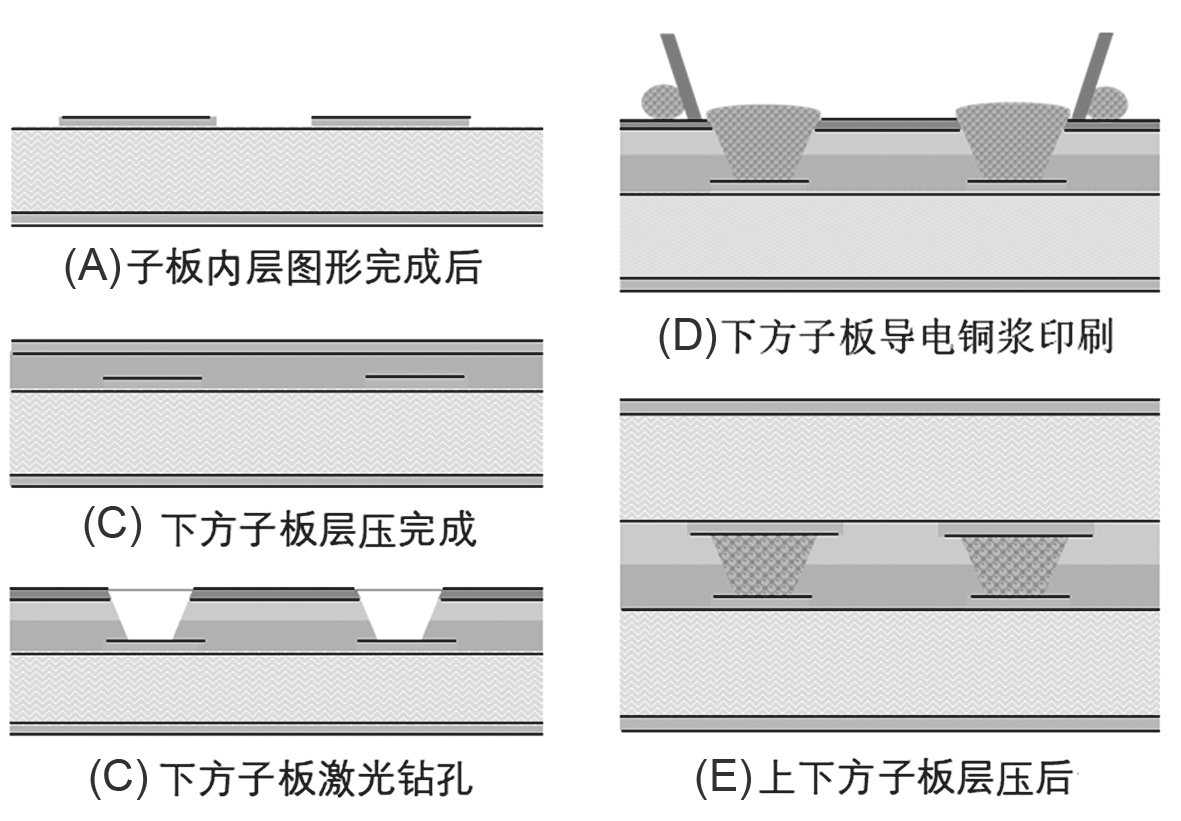

圖1 上下方子板層壓示意圖

圖1 上下方子板層壓示意圖

(11)層壓后的依照產品特性完成外層圖形、油墨、表面處理等制作。

3 工藝關鍵點控制

以上流程介紹中有些特殊流程有異于傳統的HDI產品流程,需要對不同的工序做特別的控制和特殊操作,例如,貼保護膜和半固化片,等離子體處理,導電銅漿印刷這些特別的流程制作方法和制作參數需要經過試驗確定得出。以下就幾個特殊別的流程操作通過試驗確定。

3.1 貼保護膜、貼半固化片工藝參數

3.1.1 貼半固化片參數確定

制作設備:真空貼膜機。

制作方法:按照工藝需求半固化片需放在保護膜下,保護膜貼附面有一定的黏性和明顯的延展性,貼膜時需要手動將保護膜拉伸平鋪,貼合過程中不可以將保護膜預貼合在半固化片上,在將二者一并貼合在子板上,因?yàn)楸Wo(hù)拉伸平鋪釋放力量后會將半固化片拉伸收縮起皺,在貼附在板面真空貼膜后也無法整平,以上經驗在試驗中已經驗證,屬于經驗之談,道理上也講的通,筆者就沒過多的試驗對比,如想要一次性完成保護膜和半固化片的貼合,建議選擇沒有黏性的保護膜,

加工參數確定:該步序的目的將半固化片完成貼合,不起皺不剝離;從另一個極端講,半固化片不可以完成固化都則在后續外層層壓不能起到粘連兩張子板的作用,需要貼膜和貼保護膜的參數做進一步研究。受制于半固化本身耐熱性能的限制,使用半固化片Tg點在175 ℃以上,貼合參數做如表1設計。

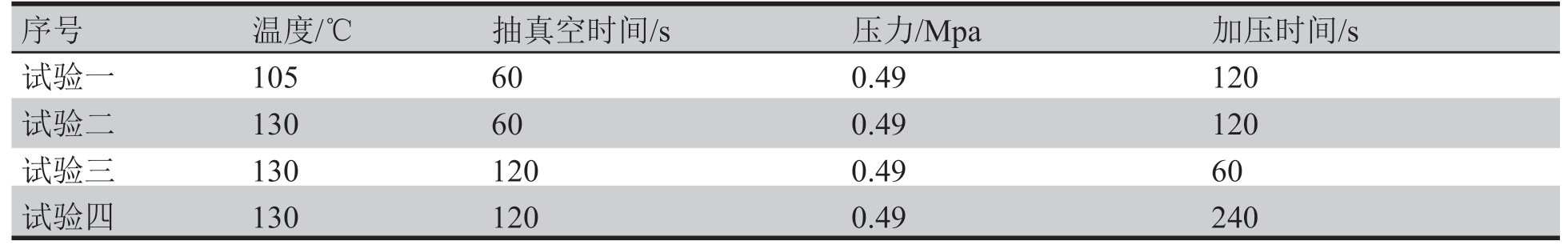

表1 半固化片貼合試驗參數設計

表1 半固化片貼合試驗參數設計

先試驗一和試驗二,設定兩種溫度對比結果看,試驗一后的測試板完成后半固化會在板邊微蝕會有輕微的剝離,未能與子板很好的貼合,確定溫度設定為130 ℃;其次對于壓力的設定真空貼膜機設定最大壓力為0.49 Mpa,改壓力大小相對于后續的層壓壓力2.74 Mpa會小很多,無須再減小至更小壓力;對比試驗2、3、4結果,加壓時間更改不會影響半固化的結合,因此確定時間為60s,同時在后續保護膜的貼合中會增加半固化片的結合能力。

3.1.2 貼保護膜參數確定

保護膜貼合,按照保護膜加工指導建議,貼合溫度控制在100 ℃~130 ℃之間,貼合時間建議60 s以上。因?yàn)楸Wo(hù)膜根深具有較大的黏性,預先放置在半固化片上后有一部分區域已經貼合在板面,個別地方形成氣泡。固設定較長的抽真空時間更有利于板面平整,設計試驗表2所示。

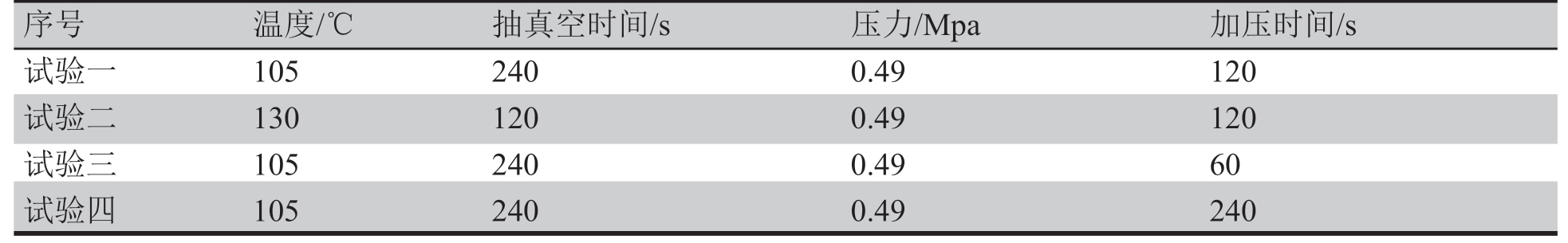

表2 保護膜貼合試驗參數設計

表2 保護膜貼合試驗參數設計

比較試驗1、2,試驗2完成后保護膜顏色明顯較試驗1呈現發白現象,可以確定保護膜較高溫度下易變性、脆化,溫度不宜過高。而且試驗2板面存在個別的點由于抽真空時間較短仍存在氣泡。再通過與試驗3、4結果對比,60 s加壓時間也可以滿足保護膜與半固化片很好的貼合,以上確定適應試驗三參數可以滿足保護膜的貼合。

3.2 激光制作

兩張半固化片壓合厚度為130 μm上下,對應激光孔制作孔徑設定200 μm,由于激光孔直接在保護膜加兩張半固化片上完成(如圖2所示),相對于激光直接鉆(LDD)銅箔參數會有差異,需要在LDD參數基礎調整能量,經過試驗得出激光參數相對于常規LDD 參所需能力會增加,因此激光增加至1.3倍左右。

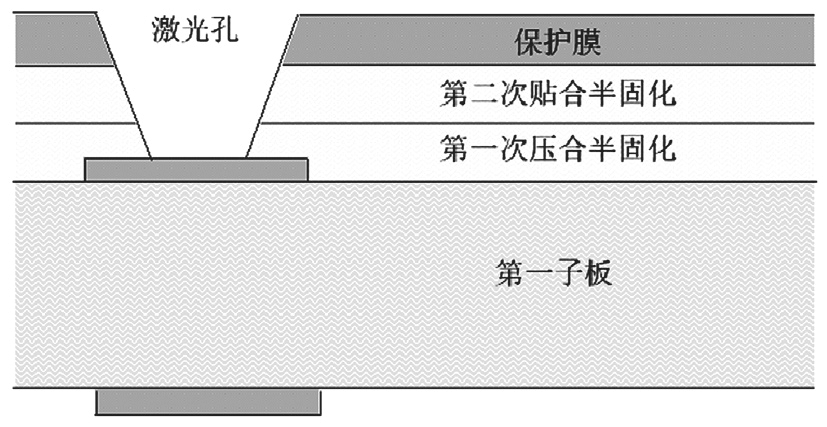

圖2 激光鉆孔前后疊層

圖2 激光鉆孔前后疊層

3.3 等離子體除膠的參數確定

3.3.1 參數初步確定

等離子體除膠目前常用于高頻高速材料激光鉆孔和機械鉆孔后的殘留樹脂除膠,目前使用導電銅漿制作的產品也均使用了高頻高速的材料,更主要的原因是化學除膠會導致保護膜剝離、藥水滲入保護膜與半固化片之間,后道工序無法生產制作。

但是在使用高頻高速材料參數除膠時,會出現板面半固化片和保護膜起皺起翹,與子板剝離,對此需要優化等離子體參數。

高頻高速材料等離子體除膠參數(見表3所示),溫度為70 ℃以上,功率7000 W以上,使用O2(氧氣)、CF4(四幅甲烷)、N2(氮?dú)猓┤N氣體。

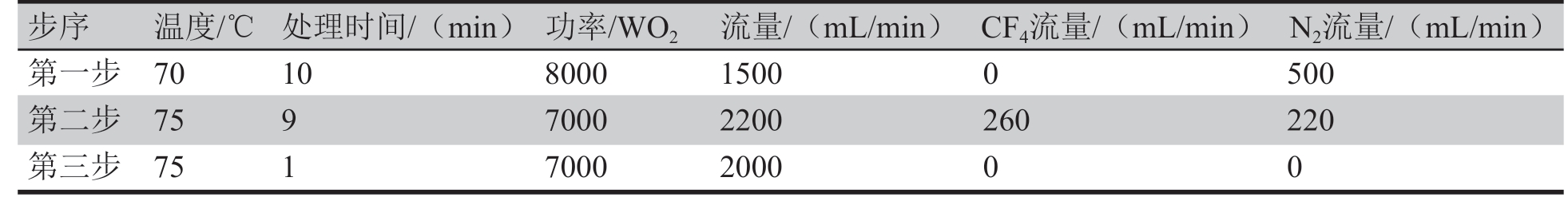

表3 初始等離子體參數設定

表3 初始等離子體參數設定

通過以上參數制作,板面起皺是不能接受的,對此參數要進行修改再進行試驗,分別從縮短制作時間和降低溫度兩方面更改,實際經過試驗后時間縮短至一半以下或者功率減半仍未能解決板面起皺的問題;確定影響板面起皺的主要原因是溫度較高,同時配合除膠后的孔底效果確定最終的除膠參數,如表4所示。

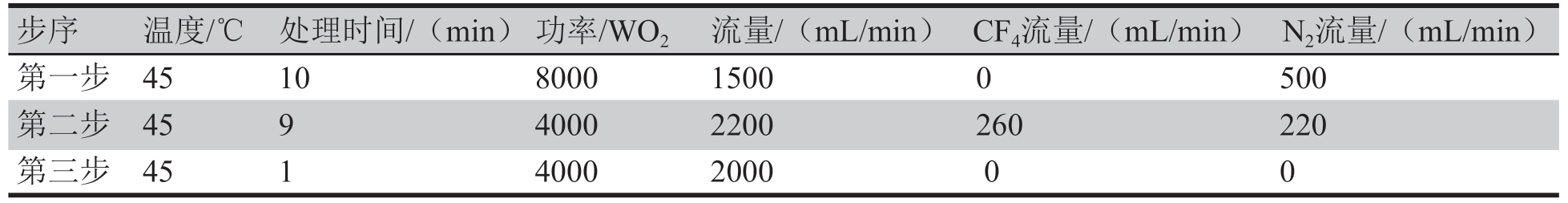

表4 優化后等離子體除膠參數設定

表4 優化后等離子體除膠參數設定

運用以上確定的參數進行樣品制作,確認板面保護膜狀況和孔底除膠效果,結果均滿足要求。

3.4 導電銅漿印刷工藝制作

印刷的方法試用了普通絲印機和真空塞孔機。本文重點對真空絲印方式做描述。真空絲印機在工作時會將機器腔體內部線進行抽真空操作,使腔體內部接近真空狀態,控制腔體內的氣壓大小小于150 Pa(1個標準大氣壓為1.01×105 Pa),在接近真空狀態下使用刮刀將導電銅漿壓入盲孔中,此處與真空油墨塞盲孔參數一致,無須特別控制。完成真空印刷待子板排出后,使用鋼刀在板面上完成一次板面整平,將孔口多余膠量去除,再將保護膜輕輕撕除,撕保護膜過程中防止孔口導電銅漿被帶離。

完成保護膜撕除后將子板的導電銅漿面向上,水平放置,靜置10 min,靜置完成后使用105 ℃,15 min烘烤參數水平烘烤,讓導電銅漿達到固化的效果即可。

以上關鍵工序的加工參數經過試驗相對合理,針對以上試驗參數進行驗證,鞏固工藝穩定性,同時評估成品產品的可靠性。

4 工藝的應用和可靠性測試

4.1 測試板工藝設計

應用上下兩層通孔+中間導電銅漿盲孔的疊合方式形成導通測試鏈,其中通孔使用樹脂塞孔+電鍍銅填平,測試鏈分別按照不同的孔數設計,成品分別對不同孔數測試鏈測試可靠性,確定該工藝的孔數能力。

4.2 產品疊構設計

產品疊構設計見圖3所示。

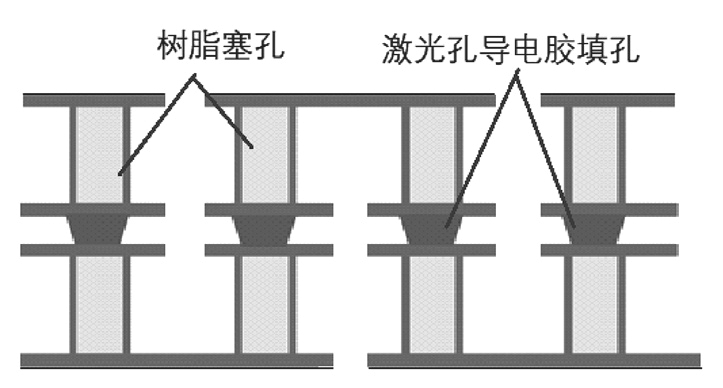

圖3 測試板疊構設計

圖3 測試板疊構設計

4.3 產品孔數設計

產品孔數設計見表5所示。

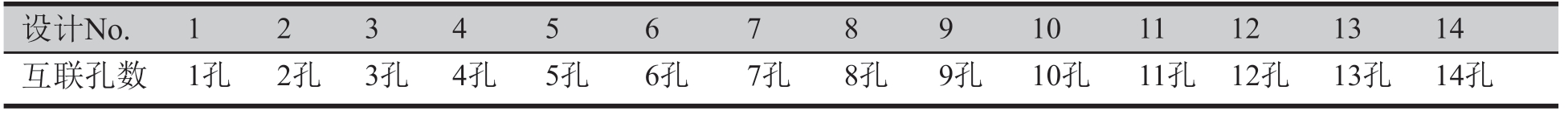

表5 測試鏈孔數設計

表5 測試鏈孔數設計

4.4 測試目的

(1)使用較短流程試驗導電銅漿流程,考驗流程穩定性,發現流程中是否有需要優化更新的板塊;(2)電測試方式測量網絡的通過率;(3)測試導電銅漿盲孔的通過率,從電性能方面檢驗盲孔的導通性;(4)導電銅漿網絡在經過IR(紅外線)再流焊前后電阻值變化范圍。

4.5 試驗結果

(1)四層測試板全程使用上述導電銅漿流程,對于貼膜參數、激光鉆孔參數、印膠方式制作均滿足工藝要求;(2)電測試后排除異常因素,其余網絡通過率100%,滿足工藝要求;(3)電阻變化測試見圖4所示。

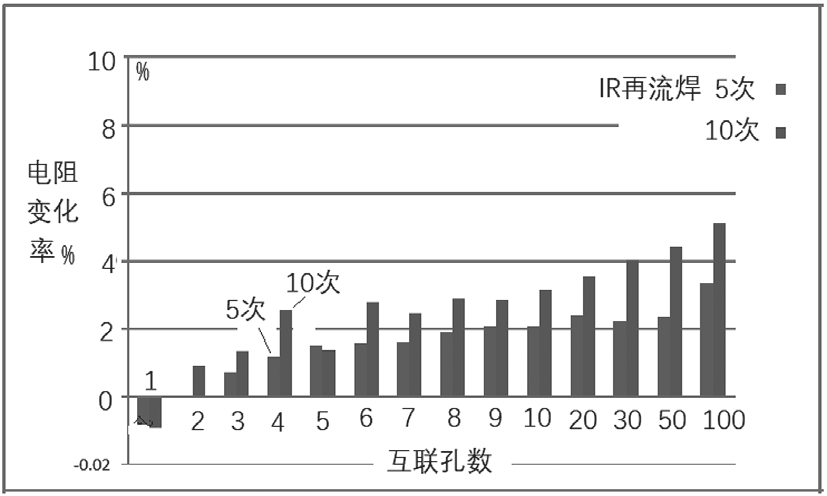

圖4 測試板經IR再流焊后電阻變化率

圖4 測試板經IR再流焊后電阻變化率

分別經過5次和10次IR制作后隨著孔數的增加網絡電阻值變化比例也相應增加,10次后的電阻值變化基本為5次后的兩倍,以設計的最多孔數100孔為例,10次后阻值變化維持在6%以內,但經過15次IR后電阻值會超過10%,可以確定該工藝可允許經過10次IR測試后滿足阻值變化要求。

5 總結

本文從導電銅漿工藝雛形開始探究,完成了工藝的開發,實現流暢的工藝設計;具體到各個小工序的加工參數,為我公司新工藝、新產品的開發提供了技術儲備,為客戶提供了更多的產品、更多流程的選擇空間。使用導電銅漿工藝,將上下不對稱疊構二個子板實現互連,可以改善不對稱疊構產品的翹曲,也可實現超厚印制板的生產。
