在使用Altium Designer（簡稱“AD”）設計完P(guān)CB后，我們還需要通過AD生成一些生產文件，以提供給工程人員、采購人員、線路板廠、SMT貼片廠等，讓我們的設計得到實現。生產文件的輸出主要包含以下幾個內容：BOM表的導出、裝配文件的導出以及Gerber文件的導出。待這些文件都導出后就可以提供給到線路板廠家進行PCB打樣了。

這篇文章我們將詳細介紹從Altium Designer如何導出BOM表和裝配文件，Gerber文件的導出步驟和方法請參見這篇文章：如何從Altium Designer導出Gerber文件？

一、BOM表的導出

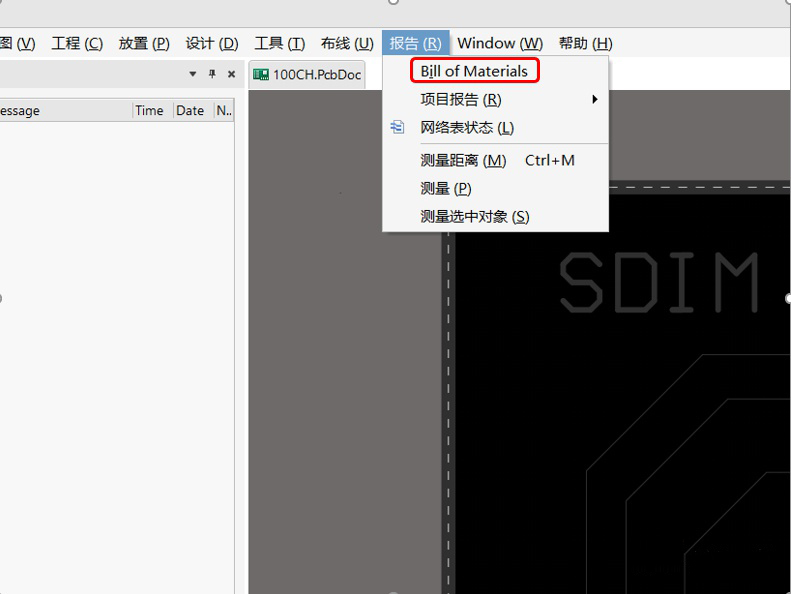

（1）點擊報告->Bill of Materials。

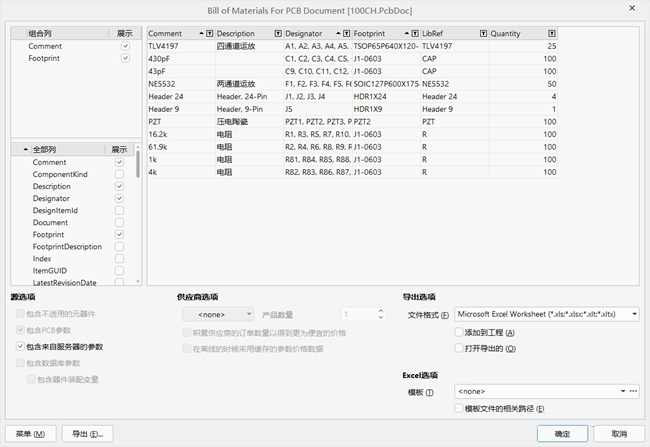

（2）得到如下窗口，在左側可以選擇自己想要輸出的數據，比如描述，封裝，數目等。選好后點擊左下角的導出即可將BOM表導出到輸出文件夾中?？蓪⑵涿麨椤癰om表.xlsx“。

二、裝配文件輸出

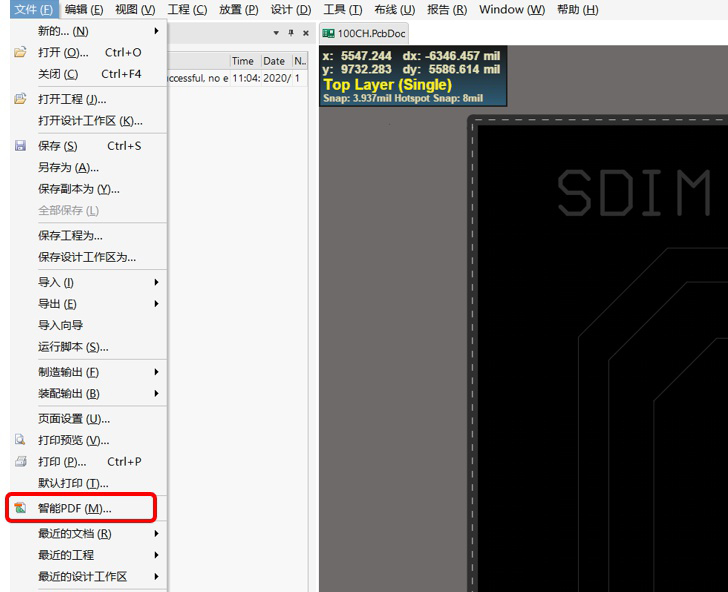

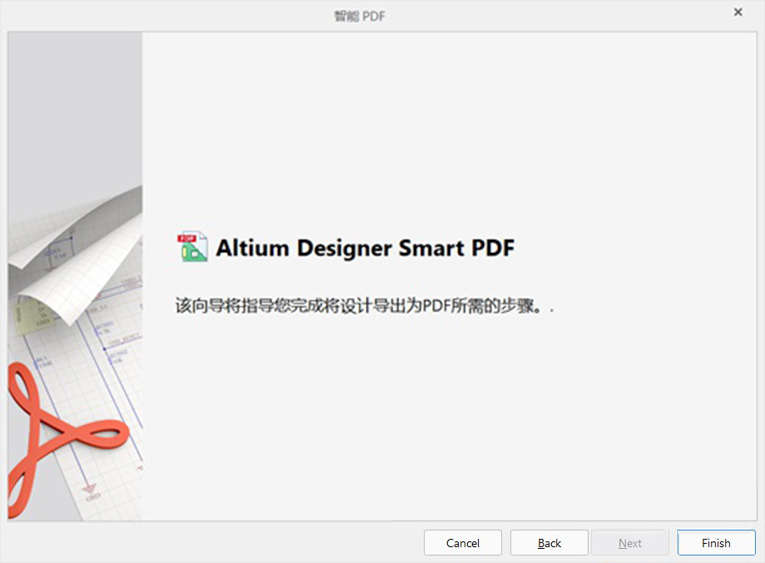

（1）點擊文件->智能PDF，進入智能PDF向?qū)?，點擊Next。

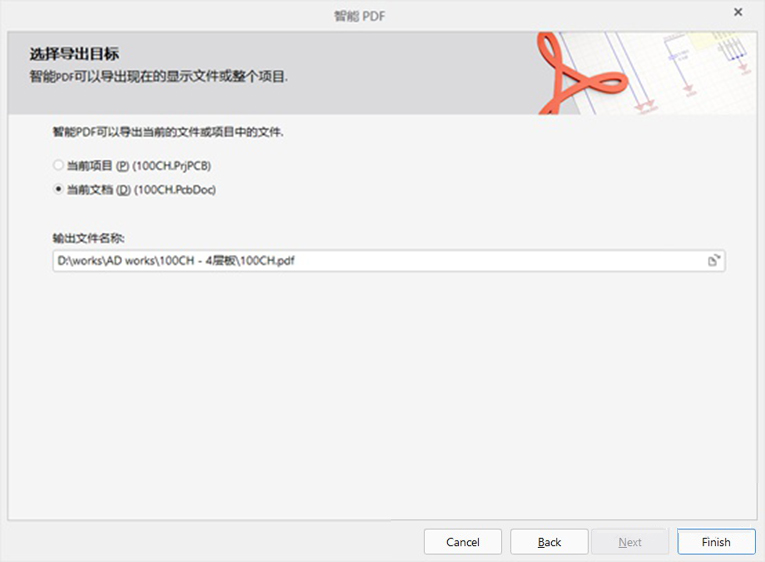

（2）選擇當前文檔，點Next。

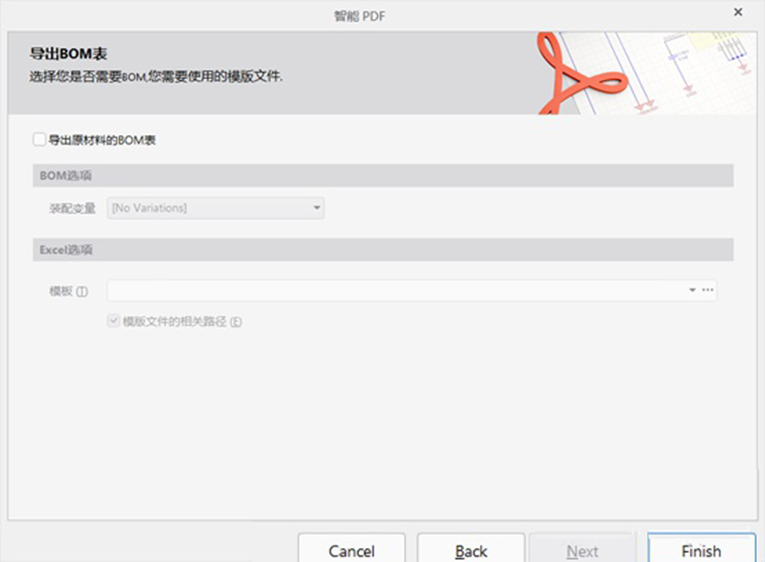

（3）因?yàn)橹拔覀円呀?jīng)導出過BOM表了，所以在這里我們不再重復，將“導出原材料的BOM表”前的勾去掉。

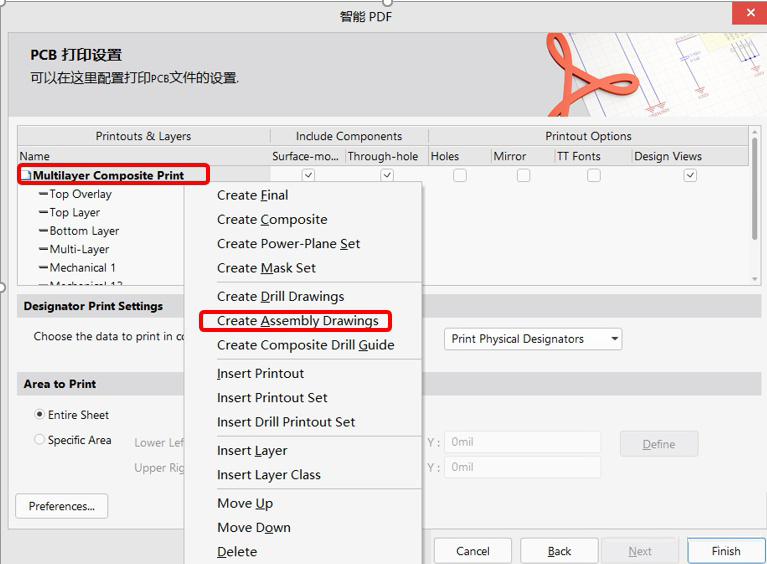

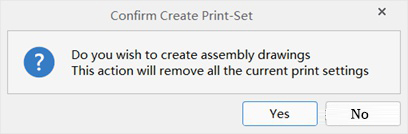

（4）右鍵點擊”Multilayer Composite Print”，在彈出的列表里點擊“Create Assembly Drawings”，然后在彈出的窗口中點Yes。

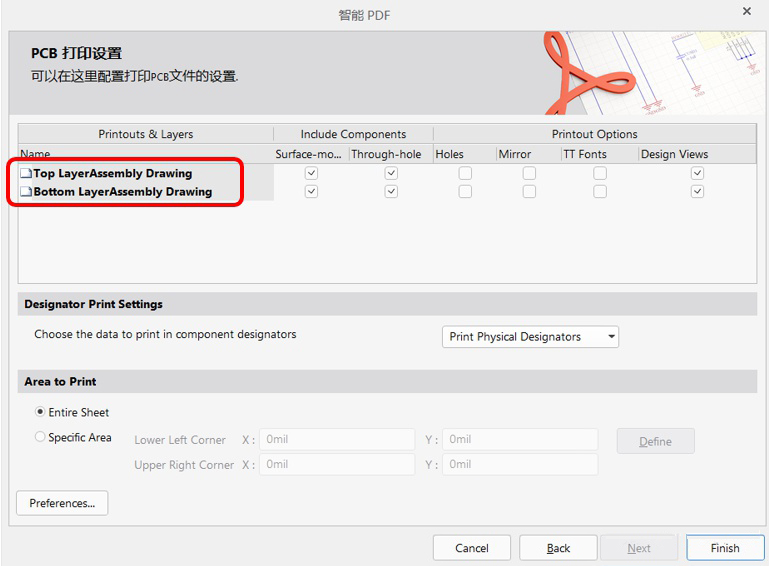

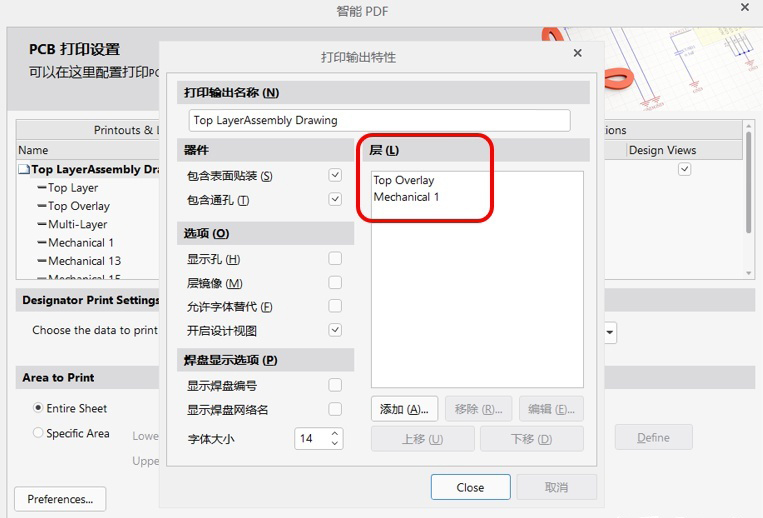

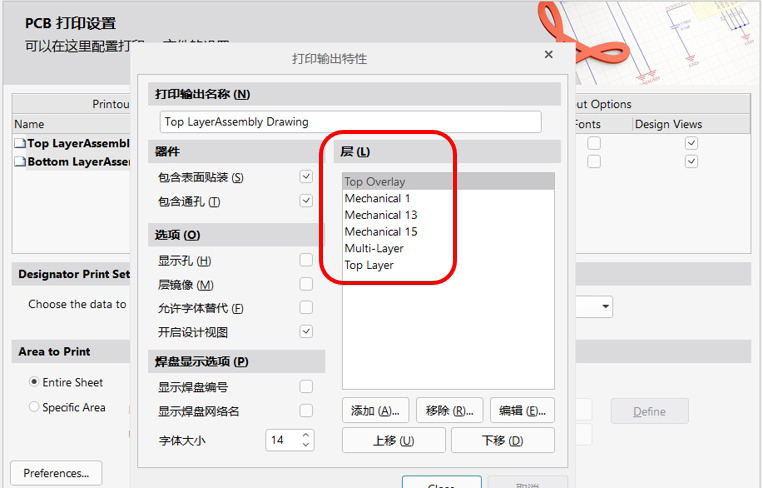

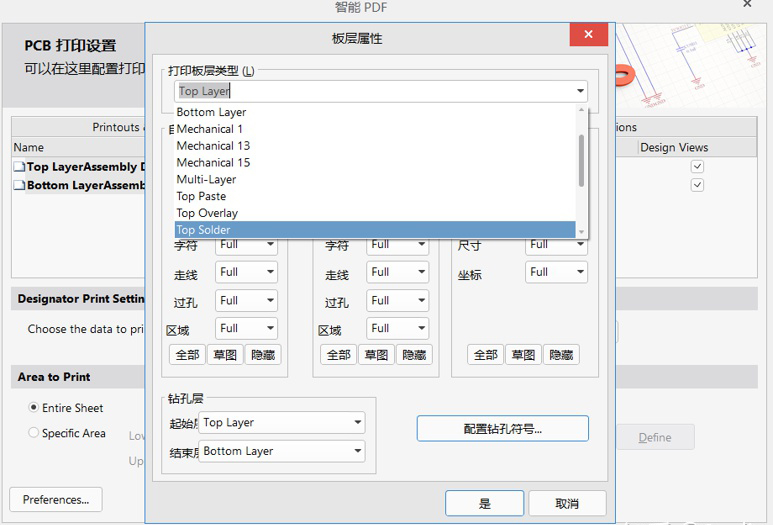

（5）經過步驟4后會得到兩個裝配選項，一個頂層的（Top LayerAssembly Drawing），一個底層的（Bottom LayerAssembly Drawing）。先雙擊Top LayerAssembly Drawing，然后刪除Top Layer，Multi-Layer，Mechanical 13，Mechanical 15，只留下Top Overlay 和Mechanical 1層，最后再點擊添加，加上Top Solder層，點擊close關閉。

（6）同理，雙擊Bottom LayerAssembly Drawing，然后刪除Bottom Layer，Multi-Layer，Mechanical 13，Mechanical 15，只留下Bottom Overlay 和Mechanical 1層，最后再點擊添加，加上Bottom Solder層，點擊close關閉（步驟一致，不再重復截圖）。

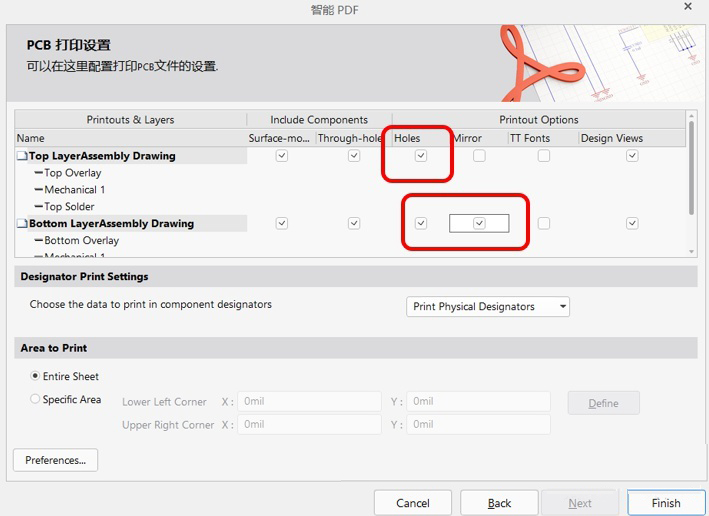

（7）選好層后，再把Top LayerAssembly Drawing后的Holes勾上，Bottom LayerAssembly Drawing后的Holes 和 Mirror勾上，然后點擊Next執行下一步。

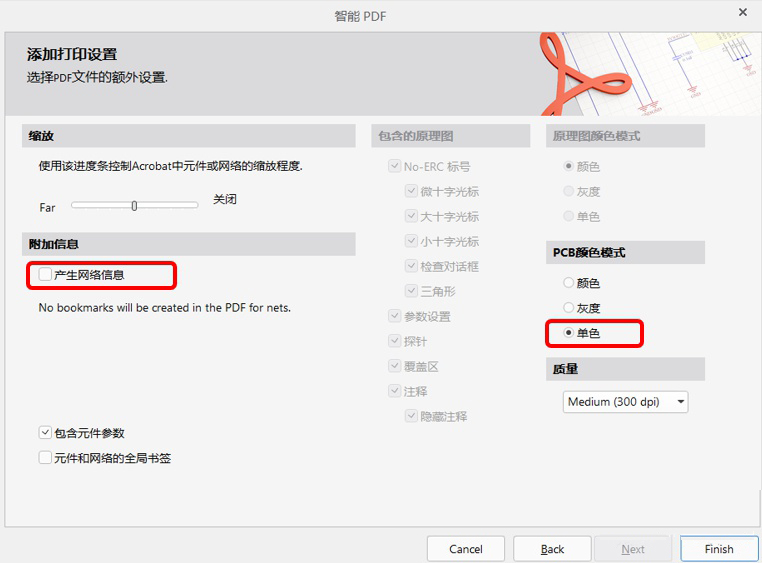

（8）去掉產生網絡信息前的勾，然后PCB顏色模式選擇單色即可。點擊Next。

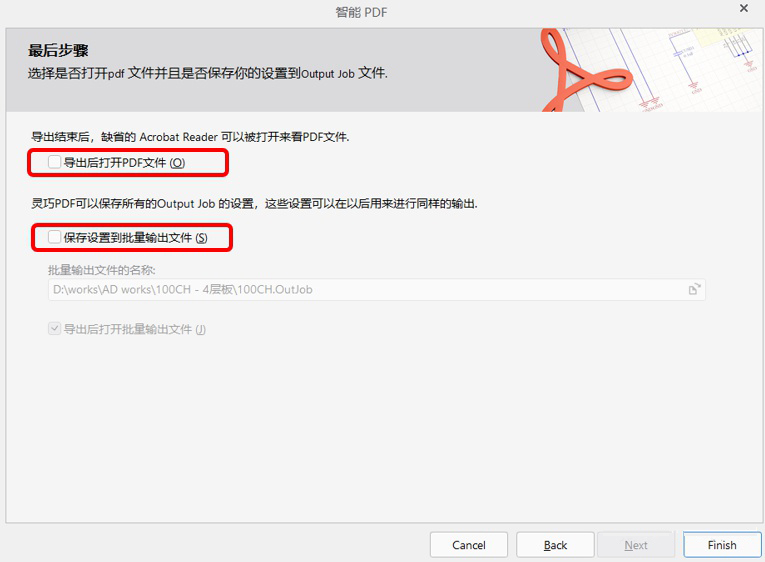

（9）去掉“保存設置到批量輸出文件“前的勾，也可以導出后不打開PDF文件。點擊Finish結束。

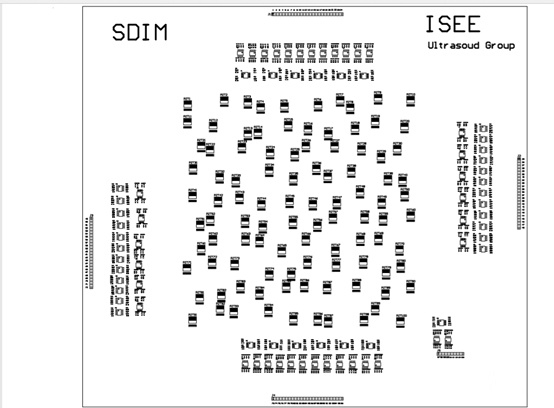

（10）到工程文件夾下即可看到文件類型為PDF的裝配文件“xxx.pdf”，打開如下。我們可以將此文件改名為“裝配圖.pdf”。
