今天，我們一起來學習一下關于PCB多層線路板一般用于哪些地方，以及印制電路板的分類，包括詳細介紹單面線路板，雙面線路板，和多層線路板的用處及其特點。

PCB線路板的分類

PCB線路板按疊層層數來分，分成單面線路板，雙面線路板，和多層線路板三大類。

單面線路板是最基礎和最簡單的一種印制電路板，電路板上的電子元器件集中布局在其中一面，導電線路則集中在另一面上。由于導電線路只出現在其中一面，因此就稱這類PCB稱為單面線路板。單面線路板一般制作簡易，制作成本較低，其缺陷就是沒法無法完成較為復雜的線路設計以及較為高端的電子終端產品上。

雙面線路板是單面線路板的拓展和進步，當單面走線無法完成較為復雜的線路設計時，就需要應用雙面線路板了。雙面線路板也叫雙層線路板，其兩面都有布線，而且能夠根據焊盤來通斷雙層中間的路線，使之產生所必須的電氣以及數據連接。

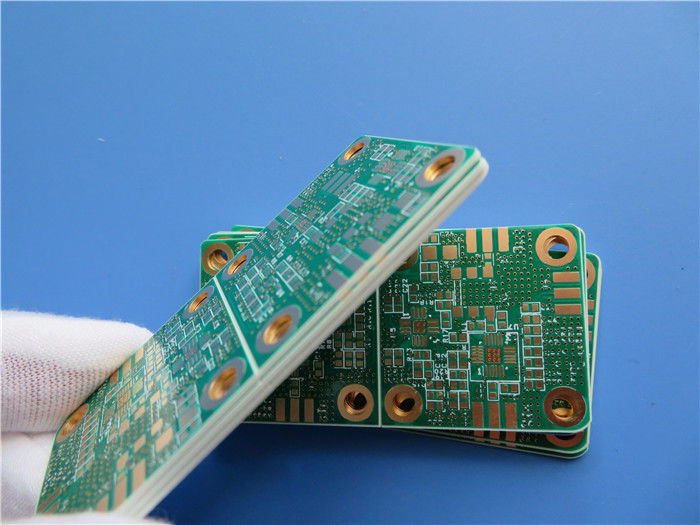

多層線路板就是指具備三層以上的導電性圖型層與其間的絕緣層材料以間隔壓層而成，且其間導電圖層按要求互聯的PCB板。多層PCB線路板是電子器件信息科技向高速運行、智能、大空間、小容積、薄形化、輕量方位發展趨勢的產物。

PCB線路板按特點來分得話分成柔性線路板，也叫軟板(FPC)，硬板(PCB)，軟硬結合板(FPCB)。

雙層PCB線路板和單面PCB線路板如何判斷？

1、拿起來對著燈光照，里面層芯是不透的，也就是全是黑的一片，便是多層板，相反便是單雙面線路板，而單面線路板，僅有一層路線，孔里邊沒有銅。雙面線路板的便是正反兩面都是有路線，孔內有銅。

2、最本質的差別便是路線疊加層數不一樣：

單面PCB線路板僅有一層路線(銅層)，全部孔全是非金屬化孔，無電鍍工藝步驟。

雙面PCB線路板有雙層路線(銅層)，有金屬化孔和非金屬化孔，有電鍍工藝步驟。

3、PCB線路板分成單面PCB線路板，雙面PCB線路板和多層PCB線路板，多層PCB線路板就是指三層及之上疊加層數的PCB線路板。多層PCB線路板的加工工藝上面在單雙面線路板的基本上再加內壓層合的制做工藝流程。三者分辨的方法還可以用切片法進行區分。

PCB電路板的應用

而隨著印制電路板行業的迅速發展，其在醫療設備、工業設備、照明以及汽車和航空航天工業中都有著重大的作用。

1：PCB在醫療設備中的應用

如今醫學科學的飛快進步與電子行業快速發展是息息相關的。很多的微生物設備及其它設備都是單獨基礎PCB，如：pH計，心跳傳感器，溫度測量，心電圖機、腦電圖機，核磁共振成像儀，X射線，CT掃描，血壓機，血糖水平測量設備，培養箱等一些醫療設備。

2：PCB在工業設備中的應用

PCB廣泛的使用于制造業，特別是那些擁有高功率機械設備的行業，這些設備靠高功率運行且需要高電流的電路驅動。因此，要在PCB上層壓了厚厚的銅層，這與復雜的電子PCB不同，這些高功率PCB的電流高達100安培。這在電弧焊，大型伺服電機驅動器，鉛酸電池充電器，軍用工業，服裝棉花機等應用中格外重要。

3：PCB在照明中的應用

我們看到周?chē)腖ED燈和高強度LED，這些小型LED可提供高亮度的光，是安裝在基于鋁基板的PCB上。鋁具有吸收熱量并在空氣中消散的特性。因此，由于高功率，這些鋁線路板通常用于LED燈電路中等和高功率LED電路。

4：PCB在汽車和航空航天工業中的應用

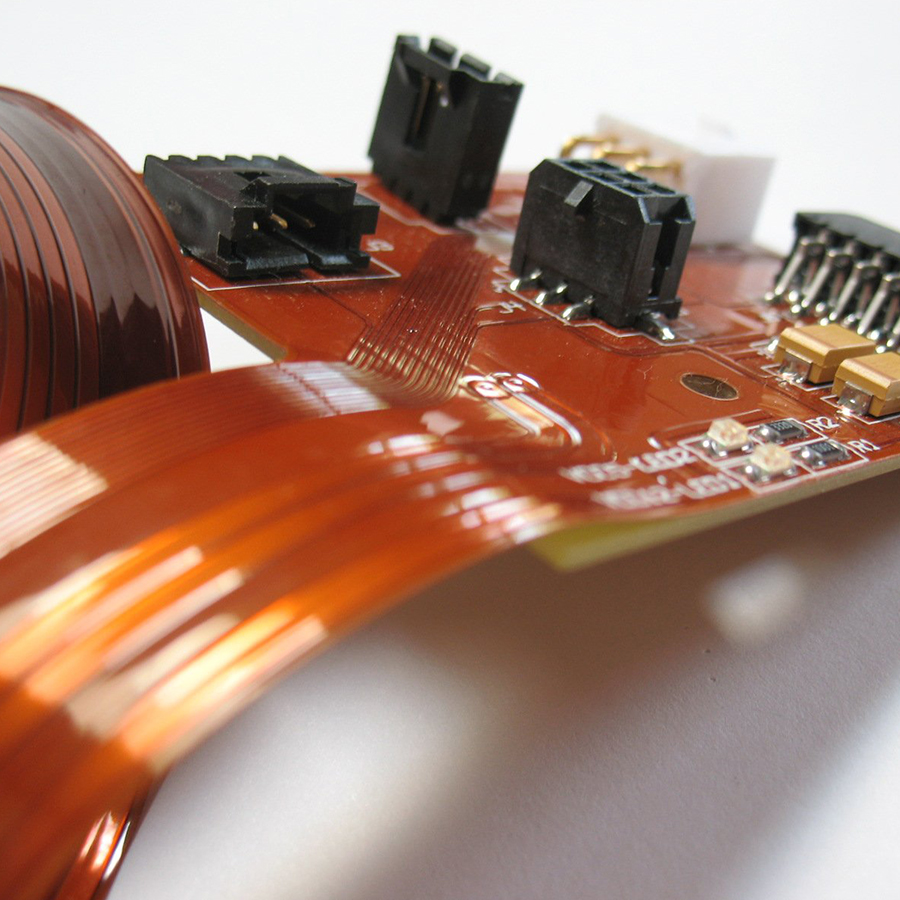

我們最為常見的飛機和汽車運動時產生的混響，使用了一種名為Flex PCB的PCB，是為了滿足這些高力振動，讓PCB變得靈活。柔性PCB重量輕，但可以承受高振動，因?yàn)槠渲亓枯p，所以可以減少航天器的總重量。

即使在狹窄的空間內，柔性PCB也可以進行調整，這是其占據的很大的一個優勢。這些柔性PCB用作連接器，接口，即使在緊湊的空間中也可以組裝，如：面板后面、儀表板下面等。

什么產品中用雙面PCB板，什么產品中用PCB多層板?

關鍵看特性要求，例如是否能完成抗干擾性、走線、EMC層面的要求等特性，雙面板PCB能夠完成，就不用PCB多層板。

PCB雙面線路板和單面線路板哪個好？

在生活中PCB多層線路板是現階段運用的最多的PCB線路板種類，那么多層PCB線路板有哪些運用優勢：

多層PCB線路板的運用優勢：

1、安裝相對密度高、體型小、品質輕，考慮電子產品輕微型化要求;

2、因?yàn)榘惭b相對密度高，各部件(包含電子器件)間的聯線降低，安裝操作，可信性高;

3、因?yàn)閳D型具備可重復性和一致性，降低了走線和安裝的錯漏，節約了機器設備的檢修、調節和查驗時間;

4、能夠提升走線疊加層數，進而增加了設計方案協調能力;

5、能組成具備一定特性阻抗的電源電路，可產生點對點傳輸電源電路;

6、可設定電源電路、等效電路屏蔽掉層，還可設定金屬材料芯排熱層以考慮屏蔽掉、排熱等特殊作用必須。

伴隨著電子信息技術的持續發展趨勢和電子計算機、診療、航空公司等制造行業對電子產品規定的持續提升，線路板順向容積變小，品質緩解，相對密度提升的方位發展趨勢。

單、兩面PCB板因?yàn)槭艿侥苡每臻g的限制，已不太可能完成安裝相對密度的進一步的提升，因而就必須考慮到應用疊加層數更多，拼裝相對密度高些的多層PCB線路板。多層PCB線路板以其設計方案靈便、平穩靠譜的電氣設備特性和優異的經濟發展特性，現階段已廣泛運用于電子設備的生產加工中。
