FPC柔性線路板材料選擇指南

發布日期:2023-06-16

隨著電子科技的發展,越來越多的電子設備需要更高的密集度、更小的尺寸和更好的連接性能。FPC柔性線路板正是應運而生的電子元器件,具有柔性、輕巧、便攜以及由此帶來的多表現性等獨特的特點,逐漸成為市場上的焦點和熱點。


但是由于各種原因(例如外界環境、應用場景、成本、可靠性等)會導致不同材料所生產的FPC柔性線路板的適用性、可靠性和成本方面差別巨大。為此,F(xiàn)PC柔性線路板材料的選擇非常重要,本文旨在為讀者提供一份完善的FPC柔性線路板材料選擇指南。

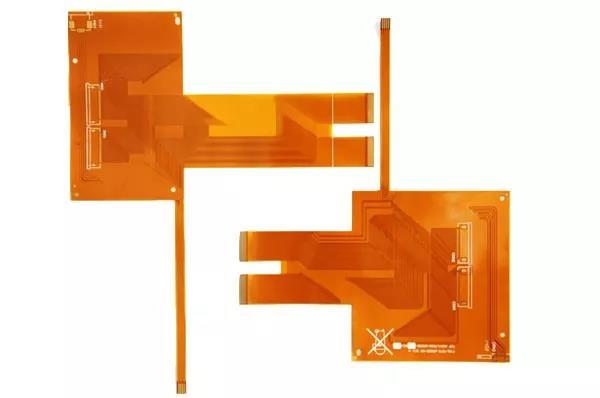

FPC柔性線路板

FPC柔性線路板


一. FPC柔性線路板的材料種類和特點介紹



FPC柔性線路板的常見材料種類主要包括聚酰亞胺(polyimide)、聚酯( polyester)和聚酰胺( polyamide)。


1. 聚酰胺材料:聚酰胺材料強度高、耐熱性強,適用于高溫環境下的應用,并且相對成本較低,但是缺點是柔性不夠好,更適合星型物料的布線。


2. 聚酯材料:聚酯材料柔性和可加工性優秀,價格比聚酰亞胺便宜一些,但是耐熱性和耐化學腐蝕性一般。


3. 聚酰亞胺材料:聚酰亞胺材料機械性能和耐溫性較好,價格比聚酯略高但是比聚酰胺低。柔性和高對高密度布點方案的線路和柔性器件的布線來說,聚酰亞胺是最佳選擇。


不同的材料優缺點也不一樣。聚酰亞胺高耐溫(500度以上),并且相對較薄,市場上占有率最大;而聚酯型FPC材料強度佳(伸長率約50%以上),相比之下聚酰胺成本較低,具有優越的機械性能和強韌性能。


此外, 隨著技術的不斷進步, 低介電材料、柔性玻璃纖維材料等新型材料逐漸被引入FPC柔性線路板材料的制造,具有更多的優異特性去激發出更大的電路性能。


二. FPC柔性線路板的優勢和應用領域



FPC柔性線路板 FPC 的優勢也在于它們輕便,性能可靠,具有良好的抗潮濕耐腐蝕性和抗氧化能力。比起剛性線路板,F(xiàn)PC在彎曲、折疊或卷曲情況下不會因過度操作而老化或斷裂。


FPC柔性線路板的應用領域非常廣泛。常見的應用領域包括:


1. 手機:作為基板結構,指示燈導線和屏幕信號傳輸?shù)龋?/p>


2. 電腦:硬盤驅動器、屏蔽罩、打印機和電源內部等;


3. 醫療行業:電子控制器、快速檢測設備和電生理儀器等,由于FPC具有優異的柔性,可以保持醫療設備部件足夠輕便和韌性;


4. 客車、火車、船舶等量大體積小的設備控制Flex 的一僵硬限制性低,使它常被用于圓柱、球形或曲形表面的細節設計中。


以上僅是FPC柔性線路板應用領域的部分范圍,在其他領域也有廣泛的應用。FPC柔性線路板以其特殊的性能和優勢,越來越多地運用于一些先進的電子設備中。


三. 如何選擇合適的FPC柔性線路板材料



在選擇FPC柔性線路板材料時,一般需要考慮以下幾個因素:


1. 應用環境和應用場景:電路的使用環境和應用場景是選擇FPC柔性線路板的基本前提。例如場所和溫度等條件會要求選用能耐高溫、低介電損耗、機械強度優異和耐腐蝕的聚酰亞胺材料;而使用場合對耐沖擊、耐磨等特殊性能要求較高,需要時更適合選用聚酰胺材料。


2. 板厚和板面積:如特別在某些受力部位,需要板材套料程度較高,又要保證可靠性,可以考慮使用聚酐亞胺材料。


3. 價格和成本:對于不同的應用或電子設備,選擇不同價格和成本的材料是非常重要的。不建議在做出合理而穩健的選擇前就把價格作為驅動力。


4. 工藝要求,某些特殊工藝性能要求的FPC柔性線路板,會影響基板厚度、鍋蓋層厚度等尺度的設計。


通過以上的綜合考慮,可以選擇合適自己應用場景的FPC柔性線路板材料。


考慮到一些年限和使用代價,應該選擇一些適用度高而不是一味關注成本,打破誤區,只有這樣才能得到滿意的效果。


四. 結論



FPC柔性線路板以其特殊的柔性、可折疊、輕便的優點,逐漸成為很多電子設備中的一種重要元器件。選擇合適的FPC柔性線路板材料至關重要,除了考慮應用環境、應用場景、成本等因素外,還應該注重其柔韌性和可靠性等因素,實現平衡。


綜上所述,讀者在選擇FPC柔性線路板材料時,需要深入了解FPC柔性線路板的材料種類和特點、應用領域和選擇指南,才能得出最佳的選擇,以滿足未來的發展需求。
